用于實時評估激光焊接質量的在線紅外成像系統

I3LASWELD 系統用于激光焊接過程的在線質量控制，能夠?qū)崟r(shí)檢測焊縫缺陷并識別缺陷部件。

I3LASWELD 系統（在線紅外成像激光焊接質量保證系統）基于由高速紅外相機（1 kHz），該相機通過光機方式耦合到激光光學系統上，持續監測熔池的幾何形狀。這些同軸采集的熔池紅外圖像，使用基于神經網絡的強大算法進行實時處理。這些算法可提供關于缺陷集中區域的信息，從而實現對最終質量（合格/不合格）的評估。

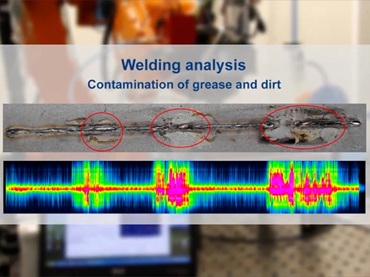

I3LASWELD 系統兼容固定式和遠程式激光焊接光學系統，并可經過訓練以檢測不同配置、工藝類型（透射焊、對接焊或卷邊焊）、板材材料和厚度下的多種缺陷。由于訓練是基于真實焊接過程的圖像進行的（這些圖像是在生產場景中人為誘導出待檢測缺陷而獲得的），因此 I3LASWELD 提供了極高的缺陷檢測率，成功率超過 99%。I3LASWELD 能夠非常精確檢測的一些缺陷示例包括：未焊透、未熔合（假性結合）、焊喉過深以及焊道缺失（不連續性、氣孔、孔洞）等。

檢測缺陷類型

• 假性結合

• 未焊透 / 未熔合

• 裂紋、氣孔

• 缺料

產品特點

• 易于通過 C 接口光學接口適配至標準激光焊接頭

• 分類器需要初始訓練

• 在焊接過程中實時檢測缺陷

• 使用高速紅外成像傳感器 (1 kHz) 進行同軸過程觀察

技術規格
