全新升級的 BladeCam2 現已支持 USB 3.0 接口，并進行了多項性能優化，帶來更卓越的 Beam Profiling 使用體驗。該型號采用超小 3.2 μm 像素，支持最小至 32 μm 的光束測量，BladeCam2-HR 具有高分辨率和極致緊湊的設計，厚度僅為 0.5 英寸（12.8 mm），可輕松集成于空間受限的光學系統或 OEM 應用中。
我們一站式供應各種類型的激光分析儀，光束分析儀，光斑分析儀，光斑輪廓測量儀，狹縫掃描儀，光束質量分析儀，激光斷面分析儀，光束輪廓儀，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
BladeCam2 更新了 USB 3.0 連接和其他改進，提供了增強的 BladeCam 光束分析體驗。高分辨率和高度緊湊的 BladeCam2-HR 光束質量分析儀具有 5.2 μm 像素的分辨率，厚度僅為 0.5 英寸，可輕松集成到光學系統和 OEM 應用中。
產品特點：
超過三百萬像素的超高分辨率
像素尺寸：3.2um
便捷易用的軟件界面讓所有參數一目了然
超小的外觀設計
兼容紫外到近紅外波段
連續和脈沖激光器都可以使用
高速的USB3.0接口并支持遠程操作
適配各種大小的光斑，較高的性價比
典型應用：
連續和脈沖激光輪廓分析
激光器和激光系統的現場維修
光學組裝和儀器對準
光束漂移記錄
M2測量
規格參數：
| 型號 | BladeCam2-XHR | BladeCam2-XHR-ND4 | BladeCam2-XHR-1310 | BladeCam2-XHR-UV |
| 波長范圍 | 355 – 1150 nm | 355 – 1150 nm | 355 – 1350 nm | 190 – 1150 nm |
| 配套濾光片 | C口 ND-1、ND-2、ND-4 濾光片 | C口 ND-4 濾光片 | C口 ND-1ND-2、ND-4 + 1英寸長通濾光片 （含C口轉轉接） | C口 ND-1、ND-2、ND-4 + 1英寸吸收式 ND-1、ND-2、ND-4 濾光片 （含C口轉轉接） |
| 像素?cái)?shù)量 | 3.1 Mpixel，2048 × 1536 | |||
| 成像區域 | 6.5 × 4.9 mm | |||
| 像素尺寸 | 3.2 × 3.2 μm | |||
| 最小可測光束直徑（10像素） | ~32 μm | |||
| 快門類型 | 滾動式快門（Rolling） | |||
| 最大全幀幀率 | >≥ 6 Hz | |||
| 最大“每脈沖”重復頻率 | 不適用 | |||
| 單脈沖采集頻率 | 不適用 | |||
| 信號對 RMS 噪聲比 | 1000:1 （光學/電子比*：30/60 dB） | |||
| 動態范圍 | 44 dB | |||
| ADC 精度 | 10 位（1024 級） | |||
| 支持測量光源 | 連續波（CW）/準連續波（Quasi-CW）激光 | |||
| 測量光束功率 | 參考數據手冊中的飽和功率圖表 | |||
| 手動衰減方式 | 提供濾光片，可選其他衰減附件 | |||
| 顯示光束輪廓 | 線性、2D、3D 圖像 歸一化或非歸一化；線性或?qū)?shù)坐標 最多 10 倍縮放；10、32 色或灰度圖 等高線顯示（10、32 色） | |||
| 輪廓分析參數 | 原始與平滑輪廓，三角形移動平均濾波（最大到 10% FWHM） | |||
| 光束直徑測量 | 用戶自定義截?cái)嗉墑e下的直徑 Gaussian 和 ISO 11146 二階矩直徑 自定義截?cái)嗉墑e的等效直徑 等效狹縫和刀口直徑 | |||
| 光束擬合 | Gaussian 擬合、平頂型擬合及其擬合度（%）、等效狹縫擬合 | |||
| 光束橢圓性 | 主軸、次軸、平均直徑，自動確定軸方向 | |||
| 重心位置 | 相對與絕對；基于強度加權的重心與幾何中心；光束漂移顯示與統計分析 | |||
| 測量精度 | 插值后直徑處理分辨率 0.1 μm 絕對精度與光束形狀相關，通?？蛇_(dá)約 ±1 μm 重心精度同樣與光束相關，可達 ±1 μm | |||
| 圖像處理功能 | 圖像和輪廓平均（1、5、10、20 次或連續） 背景采集與扣除 自定義矩形采集區 用戶設置或自動橢圓包絡區（帶光束追蹤） *.ojf 文件保存設置 | |||
| 更新速率 | 全幀全屏 ≥9 Hz；小采集區可更高 | |||
| 合格/不合格顯示 | 屏幕上可選顏色顯示，適用于質檢與生產 | |||
| 數據記錄與統計 | 最小值、最大值、均值、標準差，最多 4096 個樣本 | |||
| 相對功率測量 | 滾動直方圖（基于初始設定參考值），單位可設為 mW、μJ、dBm、百分比或自定義單位 | |||
| 光通量（Fluence） | 可在用戶設定區域內顯示 | |||
| 認證 | RoHS、WEEE、CE | |||
| 多攝像頭支持 | 最多支持 4 個攝像頭并行采集；1 至 8 個攝像頭串行采集 | |||
| 探頭尺寸 | 46.0 x 46.0 x 12.8 mm | |||
| 光學深度） | 4.0 mm / 8.5 mm（無窗口版本，±0.2 mm，購買前請確認） | |||
| 安裝方式 | 攝像頭中心對準的 1/4"-20 安裝孔，背面有 4-40 螺孔 | |||
| 攝像頭重量 | 85 克（3 盎司） | |||
| 最低系統要求 | Windows 10 64 位操作系統 | |||

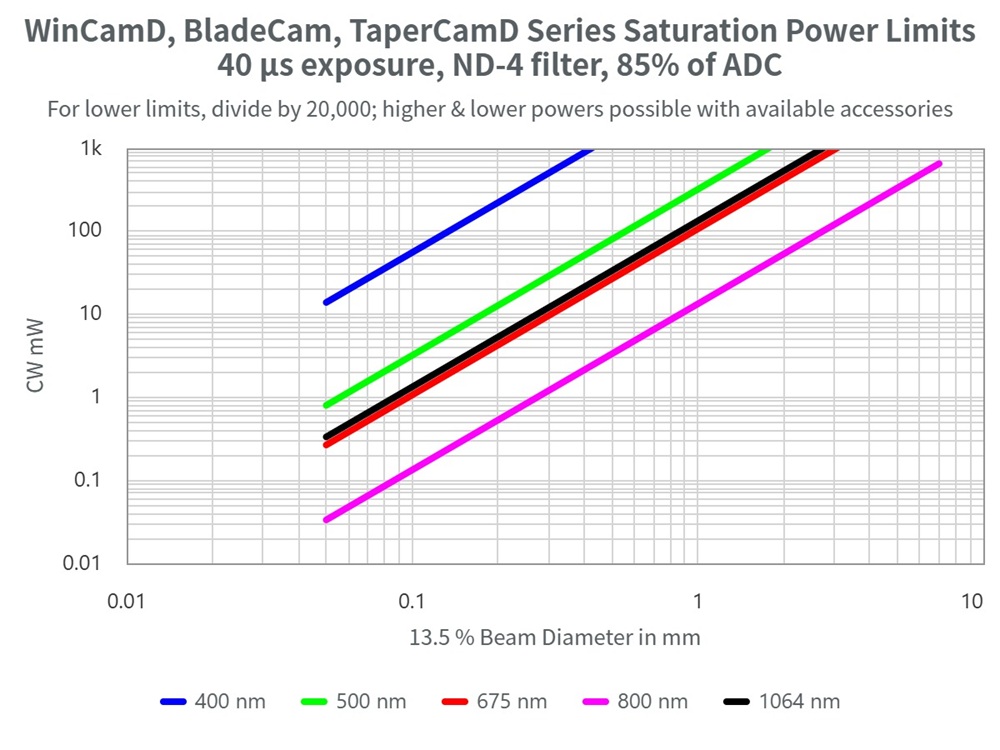

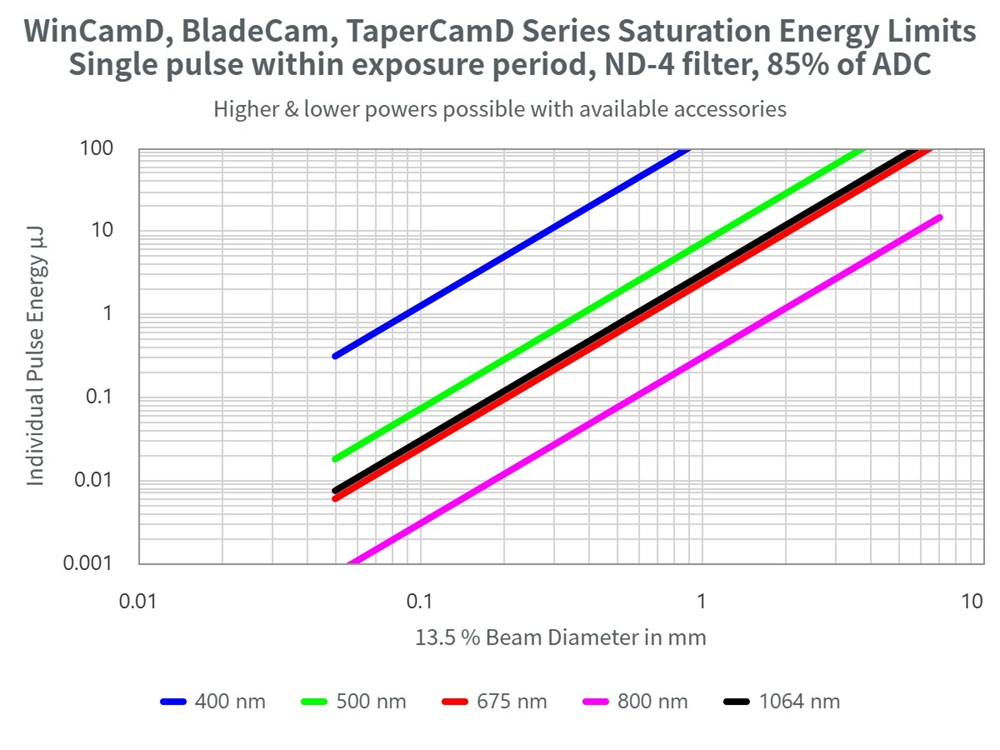

輪廓圖：
圖片：
