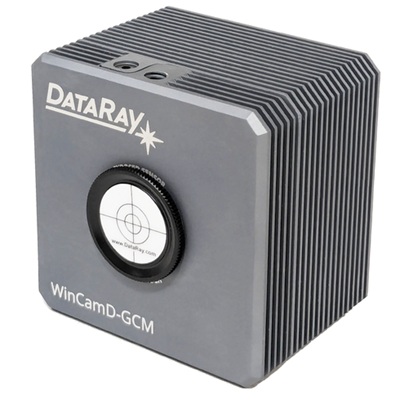

光束分析儀WinCamD-GCM

光束分析儀WinCamD-GCM

時間：2025-07-28 類別：光學檢測/分析儀器 關注：38

GigE Vision連接，355 至 1150 nm，標準 CMOS 探測器，11.3 x 11.3 mm 有效區域、4.2 M 像素、5.5 x 5.5 μm 像素、全局快門

WinCamD-GCM 光斑分析儀是Dataray為需要長電纜的長距離應用專門設計的光束輪廓分析儀，采用了GigE Vision標準，比較適合需要大規模數據的長距離傳輸?shù)倪h(yuǎn)距離光斑分析的需求。

我們一站式供應各種類型的激光分析儀，光束分析儀，光斑分析儀，光斑輪廓測量儀，狹縫掃描儀，光束質量分析儀，激光斷面分析儀，光束輪廓儀，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

聯系夏經理, 代經理快速獲取產品選型、最新報價和解決方案
手機： 13697356016, 18162698929(微信) 座機： 027-51858958

光斑分析儀WinCamD-GCM是為需要長電纜的長距離應用專門設計的光束輪廓分析儀，使用與WinCamD-LCM光束輪廓分析儀相同的傳感器（11.3 x 11.3 mm有效面積、420萬像素、5.5 x 5.5μm像素、全局快門），采用了GigE Vision標準，比較適合需要大規模數據的長距離傳輸?shù)倪h(yuǎn)距離光斑分析的需求。

光斑分析儀

主要特點：

  • GigE Vision? 連接

  • 190 - 1610nm  波長范圍，使用CMOS探測器

  • 分辨率 2048 x  2048

  • 有效面積  11.3  x 11.3 mm

  • 像素尺寸 5.5 x  5.5 μm

  • 信噪比 2500：1 （34 dB optical / 68 dB electrical）

  • 全局快門，可測連續光，也可測脈沖光，帶觸發功能

  • 搭配導軌后可測M2值

典型應用:

  • 需要長距離布線的應用場景

  • 連續和脈沖激光輪廓分析

  • 激光器和激光系統的現場維修

  • 光學組裝和儀器對準

  • 光束漂移記錄

  • M2測量

規格參數：

型號WinCamD-GCMWinCamD-GCM-1310WinCamD-GCM-TELWinCamD-GCM-UV
波長范圍355-1150 nm355-1350 nm（包含長通濾波器）1480-1605 nm190-1150 nm
圖像分辨率2048 × 2048 像素（4.2 百萬像素）
光學格式1 英寸
成像區域11.3 × 11.3 mm
像素尺寸5.5 × 5.5 μm
最小可測光斑約 55 μm（10 像素）
快門類型全局快門（Global Shutter）
最大幀率TBA
單脈沖采樣頻率TBA
信噪比（SNR）2500:1（光學 34 dB / 電氣 68 dB）
電子快門范圍待公布（TBA）
模數轉換精度（ADC）12-bit
可測光源類型CW 連續激光、脈沖激光；支持 CW 至 12.6 kHz 單脈沖隔離測量
觸發功能軟件可配置，支持自動觸發、同步觸發與可變延遲

光斑測量與圖像顯示功能

項目說明
光束功率測量詳見原廠提供圖表
手動光束衰減標配 ND-1、ND-2、ND-4 磁性 ND 濾光片或 C 接口濾鏡
顯示模式線性圖、2D 和 3D 圖形
支持歸一化/非歸一化、線性或?qū)?shù)坐標、最大 x10 縮放
支持 10 色、32 色、全色或灰階等高線圖
輪廓分析原始與平滑輪廓（支持最高 10% FWHM 三角滑動平均濾波）
光斑直徑計算用戶設定 Clip 等級直徑
高斯擬合 & ISO 11146 二階矩直徑
用戶定義 Clip 區域下等效直徑
等效狹縫/刀口直徑
擬合類型高斯、平頂擬合與擬合優度；等效狹縫擬合
橢圓性分析主軸、次軸、平均值，自動判別主軸方向
重心位置強度加權與幾何中心；支持相對與絕對定位
光斑漂移監控實時顯示與統計功能

精度與數據處理

項目說明
測量精度插值后處理分辨率達 0.1 μm
直徑測量精度視光斑而定，?？蛇_(dá) ~1 μm
重心測量精度也可達 ±1 μm（基于有效像素加權計算）
圖像處理圖像與輪廓平均：1 次、5 次、10 次、20 次、連續模式
背景圖像采集與去除
支持用戶定義矩形區域與自動橢圓追蹤處理
設置文件保存所有配置可保存為 .ojf 文件，便于后續調用
合格/不合格判斷屏幕顯示自定義 Pass/Fail 色塊，適合質檢與生產線應用
數據統計與記錄最小值、最大值、平均值、標準差；支持最多 4096 樣本記錄
相對功率測量基于初始輸入的滾動直方圖，單位支持 mW、μJ、dBm、%、用戶自定義
能量密度（Fluence）支持在用戶自定義區域內計算

其他信息

項目說明
認證標準RoHS、WEEE、CE
多相機支持待公布（TBA）
探測頭尺寸（寬 × 高 × 深）2.9 × 2.9 × 2.1 in.
光學深度（無窗口）待公布（TBA）
安裝接口8-32 螺紋孔，深度 8 mm
重量（含濾光片）待公布（TBA）
操作系統要求Windows 10 64 位

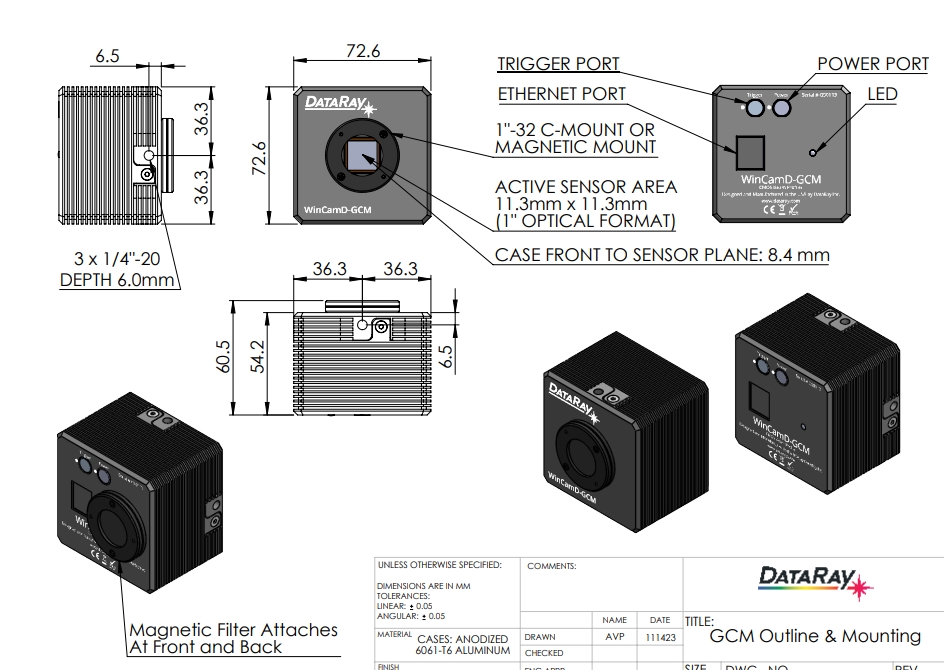

輪廓圖

光斑分析儀

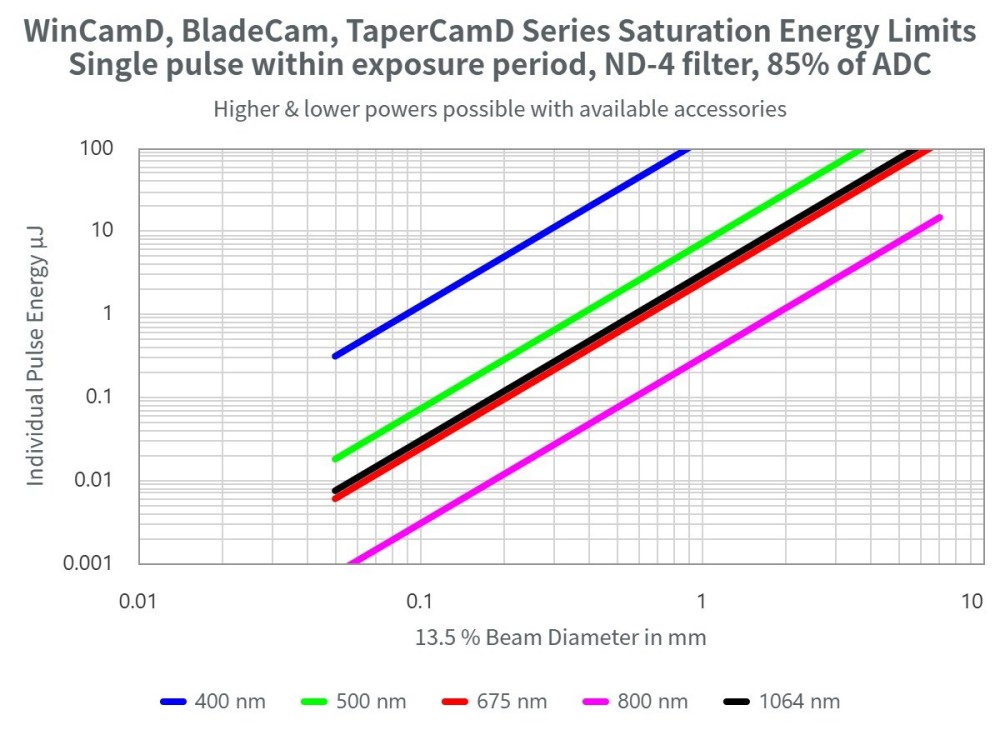

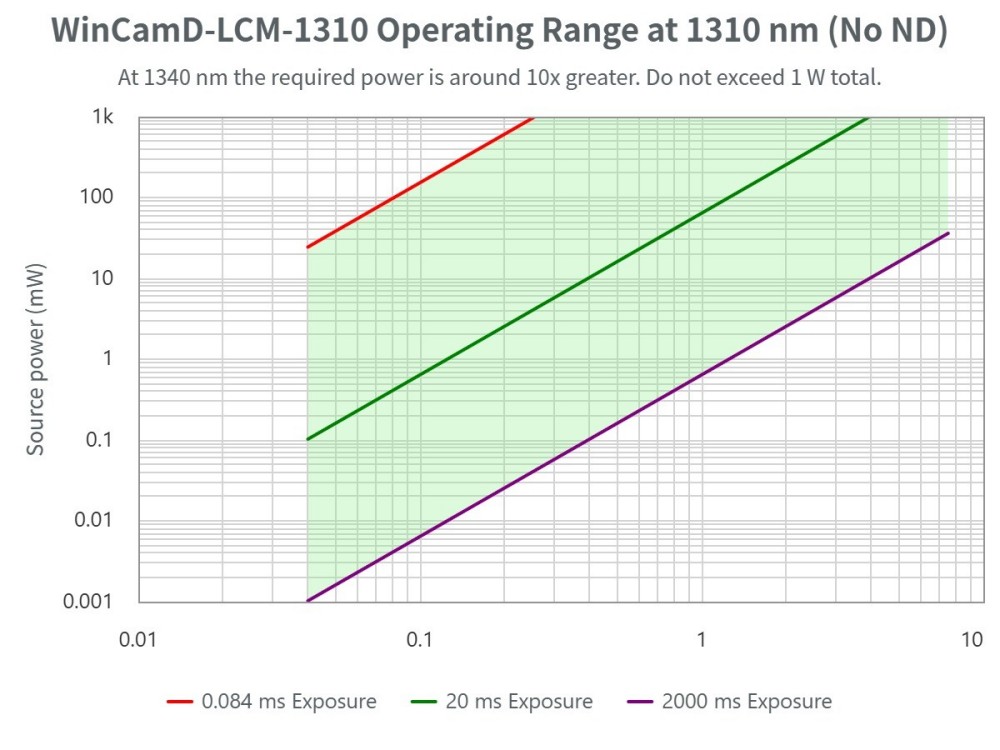

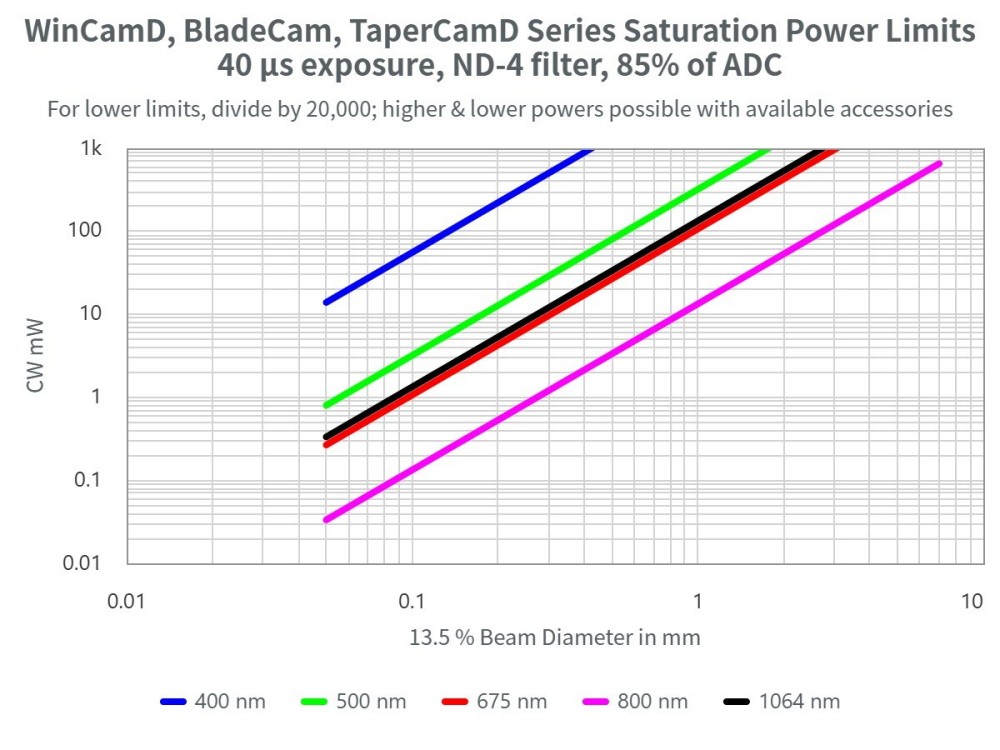

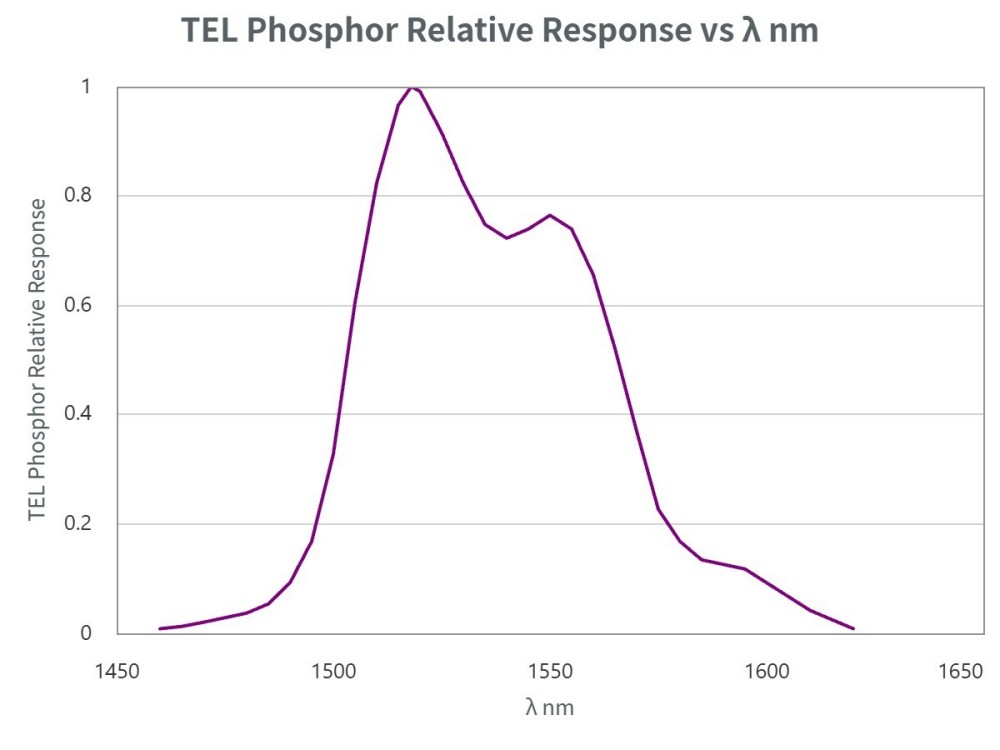

圖表

光斑分析儀

光斑分析儀

光斑分析儀

光斑分析儀

光斑分析儀

詳情資料：長距離連接應用光斑分析儀WinCamD-GCM系列
