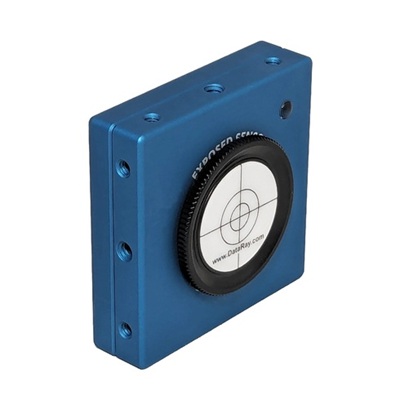

BladeCam2 現已升級為 USB 3.0 接口，并在多項功能上進行了改進，提供更出色的 BladeCam 光束剖面分析體驗。其高分辨率版本 BladeCam2-HR 具備 5.2 微米像素，整機厚度僅為 0.5 英寸（12.8 mm），非常適合集成至狹小的光學系統和 OEM 應用中。
我們一站式供應各種類型的激光分析儀，光束分析儀，光斑分析儀，光斑輪廓測量儀，狹縫掃描儀，光束質量分析儀，激光斷面分析儀，光束輪廓儀，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
BladeCam2-HR 是一款緊湊型、性價比高的光束分析儀，配備 USB 3.0 接口及多項性能提升，適用于 CW 與準 CW 激光的高分辨率光束分析。其厚度僅 12.8 mm，特別適合集成至狹小光路或 OEM 應用中。
產品特點：
355 - 1150nm 波長范圍，使用CMOS探測器
可選TEL款用于1480 - 1610 nm波段
提供用于紫外和1310nm的款式
分辨率 1280 x 1024
有效面積 6.6 x 5.3 mm
像素尺寸 5.2 x 5.2 μm
信噪比 1000：1
卷簾快門，可測連續光，也可測脈沖光，帶觸發功能
搭配導軌后可測M2值
典型應用：
連續和脈沖激光輪廓分析
激光器和激光系統的現場維修
光學組裝和儀器對準
光束漂移記錄
M2測量
規格參數：
| 型號 | BladeCam2-HR | BladeCam2-HR-ND4 | BladeCam2-HR-1310 | BladeCam2-HR-TEL | BladeCam2-HR-UV |
| 波長范圍 | 355 – 1150 nm | 355 – 1150 nm | 355 – 1350 nm | 1480 – 1610 nm | 190 – 1150 nm |
| 配套濾光片 | C口 ND-4 濾光片 | C口 ND-1、ND-2、ND-4 濾光片 | C口 ND-1ND-2、ND-4 + 1英寸長通濾光片 （含C口轉接環） | C口 ND-1、ND-2、ND-4 + 1英寸長通濾光片 （含C口轉接環） | C口 ND-1、ND-2、ND-4 + 1英寸吸收式 ND-1、ND-2、ND-4 濾光片 （含C口轉接環） |
| 像素數量 | 1280 × 1024（1.3 Mpixel） | ||||
| 成像面積 | 6.6 × 5.3 mm | ||||
| 像素尺寸 | 5.2 × 5.2 μm | ||||
| 最小可測光斑 | ~52 μm | ||||
| 快門類型 | Rolling（滾動快門） | ||||
| 最大全幀速率 | ≥9 Hz | ||||
| 最大脈沖重復頻率 | 不適用 | ||||
| 信噪比 | ≥1000:1 | ||||
| 動態范圍 | 41 dB（光學 30 dB / 電學 60 dB） | ||||
| 模數轉換器（ADC） | 10-bit（1024級） | ||||
| 支持光源類型 | 連續波（CW）或準連續波（Quasi-CW）光源 | ||||

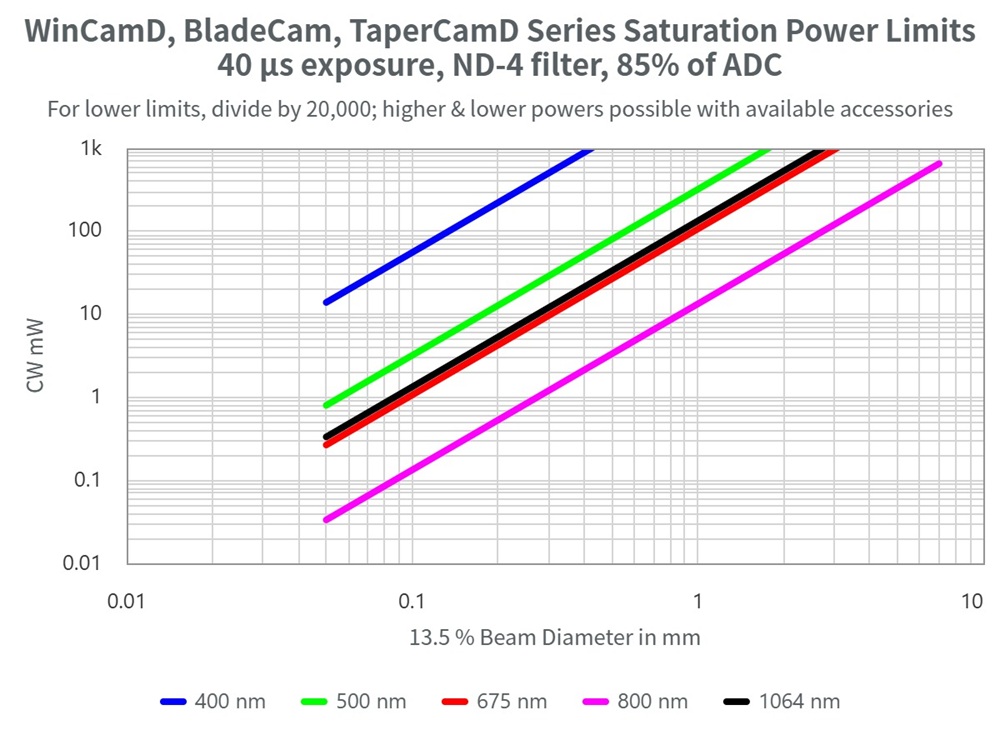

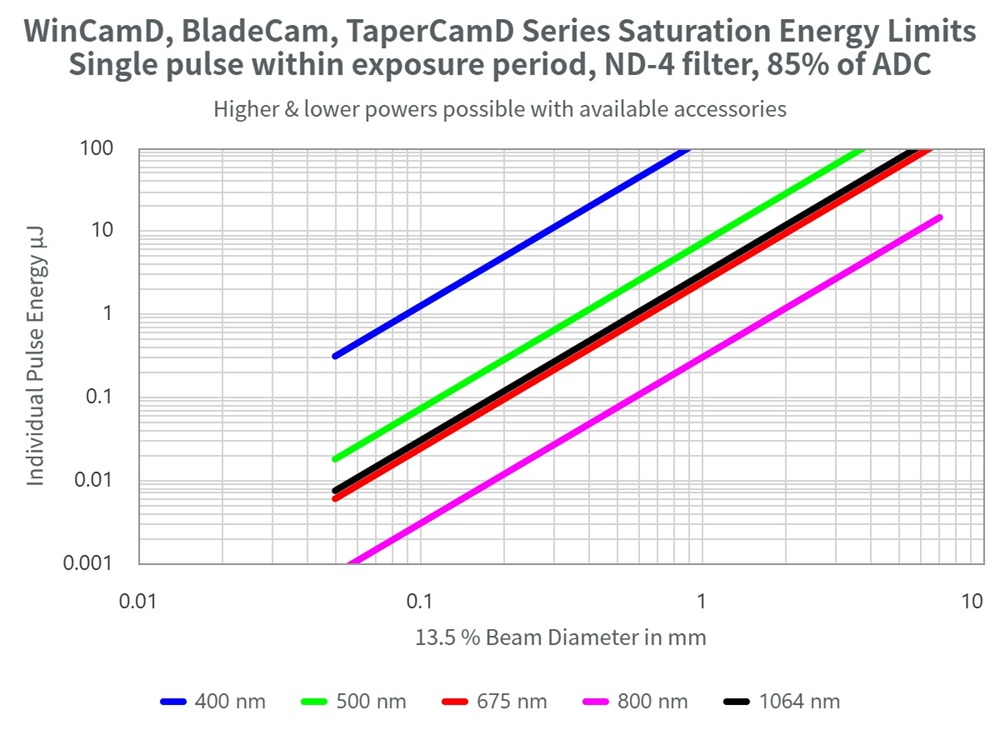

| 光功率測量范圍 | 見官方數據表中飽和功率曲線圖 | ||||
| 手動光束衰減 | 隨附濾光片，另有配件可選 | ||||
| 顯示模式 | 線性、2D、3D輪廓圖（線性或對數顯示，最大放大10倍） 可選顏色模式：10、32、全色或灰階 10和32色等高線顯示 | ||||
| 可測參數 | 原始/平滑光斑剖面、直徑（任意剪切水平）、高斯/二階矩/刀口/等效圓剖面、橢圓度、質心位置、光斑漂移統計 | ||||
| 剖面擬合 | 高斯、平頂（Top Hat）、等效縫隙 | ||||
| 測量精度 | 直徑處理精度：0.1 μm 光斑輪廓相關的直徑絕對精度：?？蛇_ ~1 μm 質心位置精度：視光斑而定，可達 ±1 μm | ||||
| 圖像處理功能 | 圖像平均（1/5/10/20/連續）、背景采集與扣除、自定義矩形或自動橢圓包絡區域追蹤處理、.ojf 配置文件保存所有設置 | ||||
| 更新速率 | 全幀最大 9 Hz，區域捕捉速率更高 | ||||
| 合格/不合格顯示 | 屏幕實時顯示，顏色可自定義，適用于質量管控 | ||||
| 統計功能 | 最小值、最大值、平均值、標準差（最多記錄4096組數據） | ||||
| 相對功率測量 | 基于參考點的滾動直方圖，可選單位：mW、μJ、dBm、%、自定義單位 | ||||
| 能量密度測量（Fluence） | 在用戶設定區域內顯示 | ||||
| 認證 | 符合 RoHS、WEEE、CE 標準 | ||||
| 多相機支持 | 并行采集：最多支持4臺 串行采集：支持1至8臺 | ||||

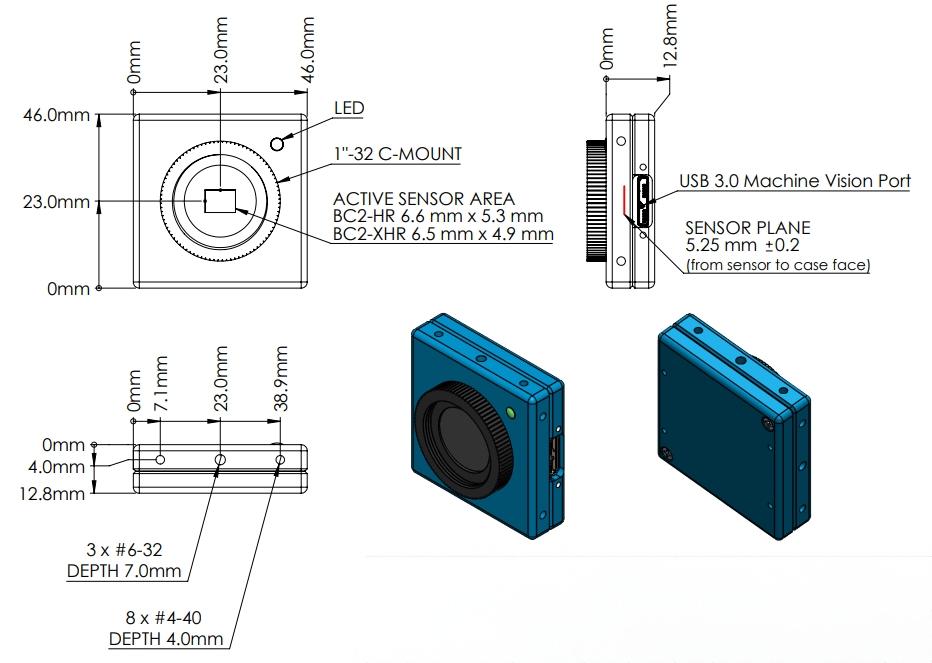

| 相機尺寸（寬×高×深） | 46.0 × 46.0 × 12.8 mm | ||||
| 從外殼/濾光片到傳感器的光學深度±0.2 mm | 4.0 / 8.5 mm（請在購買前確認） | ||||
| 安裝接口 | 前端 1/4"-20 螺孔（與傳感器中心對齊），后端含 4-40 螺孔 | ||||
| 相機重量 | 85 g（約 3 oz） | ||||
| 最低系統需求 | Windows 10 64-bit 操作系統 | ||||
輪廓圖：
圖片：
