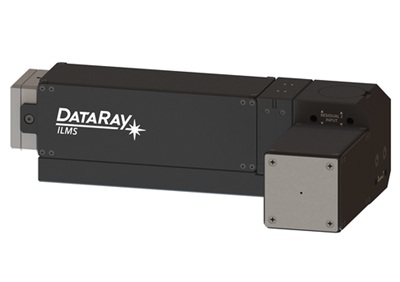

工業激光監控系統(ILMS)專為分析聚焦高功率工業激光器而設計。該系統結合了重成像/放大光學器件、保偏光束采樣器和光束質量分析儀，以測量可能損壞傳統的分析系統的小束腰光束。聚焦光束的放大倍率允許對小至幾微米的光束點進行完整的逐像素 2D 測量。
我們一站式供應各種類型的激光分析儀，光束分析儀，光斑分析儀，光斑輪廓測量?jī)x，狹縫掃描儀，光束質量分析儀，激光斷面分析儀，光束輪廓儀，激光監控系統，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
工業激光監控系統(ILMS)專為分析聚焦高功率工業激光器而設計。該系統結合了重成像/放大光學器件、保偏光束采樣器和光束質量分析儀，以測量可能損壞傳統的分析系統的小束腰光束。聚焦光束的放大倍率允許對小至幾微米的光束點進行完整的逐像素 2D 測量。
工業激光監控系統（ILMS）與大多數分析儀兼容，并由功能齊全、高度可定制且的專用軟件提供支持。
產品特點：
適用范圍從190nm到16μm
提供放大倍率的款式(50倍及以上)
能夠處理大功率光束
帶有三個可替換的濾光片，實現靈活裝配
光束質量分析儀可以輕松從系統中拿出以單獨使用
可選校準針孔孔徑
提供集成功率計和光束收集器
應用領域：
緊密聚焦的光束，光纖末端，耦合器，半導體激光管等
高功率激光切割系統
增材制造
質量管控
典型規格：
| 項目 | 說明 |
| 放大倍數 | ILMS-5-X：5倍 ILMS-10-X：10倍 ILMS-50-X-：50倍 |
| 抗反射涂層波長 | ILMS-X-UV：250-425 ILMS-X-VIS：425-675 ILMS-X-532：532 ILMS-X-NIR：750-1550 ILMS-X-1064：1064 |
| 輸入孔徑 | ILMS-5-X：0.17 ILMS-10-X：0.17 ILMS-50-532-：0.6 ILMS-50-1064：0.65 |
| 尺寸 | ILMS-5-X：70.00 x 133.25 x 176.30 ILMS-10-X：70.00 x 133.25 x 252.50 ILMS-50-X：70.00 x 133.25 x 328.70 |
| 可測最小束腰直徑典型值(1/e2，um) | ILMS-5-X：11 ILMS-10-UV：5.5 ILMS-10-VIS：5.5 ILMS-10-NIR：9 ILMS-50-532：2 ILMS-50-1064：3 |
| 集成的相機型光束質量分析儀 | ILMS-X-UV: WinCamD-LCM ILMS-X-VIS: WinCamD-LCM ILMS-X-532: WinCamD-LCM ILMS-X-NIR: WinCamD-LCM ILMS-X-1064: WinCamD-LCM |
| 像素?cái)?shù)，H x V | WinCamD-LCM：4.2 MPixel，2048 x 2048 |
| 光學尺寸 | WinCamD-LCM：1英寸 |
| 影像范圍 | WinCamD-LCM：11.3 x 11.3毫米 |
| 像素尺寸 | WinCamD-LCM：5.5 x 5.5微米 |
| 快門類型 | WinCamD-LCM：全局快門 |
| 最大幀率* | WincamD-LCM：60 Hz |
| 單脈沖捕獲PRR | WinCamD-LCM：USB 2.0 @ 6.3 kHz;USB 3.0 @ 12.6赫茲 |
| 信號與均方根噪聲比 | WinCamD-LCM：2,500：1（34 dB 光纖 / 68 dB 電氣） |
| 電子快門范圍 | WinCamD-LCM： USB2.0 @ 12,600：1（41 dB），USB3.0 @ 25,000：1（44 dB） |
| 模數轉換器 | WinCamD-LCM：12 位 |
| 可衡量的來源 | WinCamD-LCM：連續光束、脈沖源;CW 至 12.6 kHz，帶單脈沖隔離 |
| 光束功率 | 取決于型號 |
| 手動光束衰減 | 包括 ND-1、ND-2 和 ND-4 濾光片插件 |
| 顯示的配置文件 | 線、2D和3D圖。標準化或未標準化。 線性或?qū)?shù)、縮放x10 2D/3D 彩色顯示支持 10、32 或最大色階 10和32色的輪廓顯示 |
| 測量和顯示的配置文件參數 | 原始和平滑輪廓 三角形運行平均過濾器高達 10% FWHM 光束直徑：兩個自定義裁剪等級下的直徑 高斯 & ISO 11146 二階矩直徑 自定義裁剪等級以上的等效直徑 等效狹縫和刀刃直徑 |
| 光束擬合 | 高斯與平頂型輪廓擬合及擬合百分比 等效狹縫輪廓 |
| 光束橢圓度 | 長軸直徑、短軸直徑及平均直徑。軸向自動定向。 |
| 質心位置 | 相對和絕對 強度加權質心和幾何中心 束漂移顯示和統計 |
| 測量精度（不限于像素大?。?/td> | 插值直徑的 0.1/M μm 加工分辨率（其中 M 是放大倍率） 絕對精度取決于光束輪廓 - 通?？梢赃_(dá)到 ~1/M μm 精度（其中 M 是放大倍率） 重心精度亦依賴光束，可達 ±1/M μm |
| 圖像處理選項 | 圖像和輪廓平均，1,5,10,20，連續。 背景捕捉與扣除 用戶定義矩形捕捉區域 用戶自定義或自動橢圓包含區域，支持跟蹤光束處理 *.ojf 文件保存特定測試配置的所有 WinCamD 自定義設置 |
| 通過/失敗顯示 | 屏幕上可選擇的 Pass/Fail 顏色。理想的質量保證和生產。 |
| 日志數據和統計數據 | 最小值、最大值、平均值、標準偏差至 4096 個樣本 |
| 相對功率測量 | 基于用戶初始輸入的滾動直方圖。單位為 mW、μJ、dBm、% 或用戶選擇（相對于參考測量輸入） |
| 能量密度Fluence | 可在用戶定義區域內顯示能量密度 |
| 認證 | RoHS、WEEE、CE |
| 多相機支持 | 最多支持 4 個相機并行采集 1 到 8 個相機串行采集 |
| 光學深度（殼體/濾光片到感光面，無窗口）±0.2 mm | 4.0/ 8.5 mm （購買前請確認） |
| 安裝方式 | M6 和 M3 安裝點 |
| 重量（含 MagND 與濾光片蓋） | 5 lbs（約 2 kg） |
| 系統要求 | Windows 10 64-bit |
輪廓圖：
