STAR-07 2.0 是一款基于德州儀器 (Texas Instruments) 微鏡技術的高性能 DLP? 投影儀，專為滿足嚴苛的工業應用需求而設計。經過十多年在多媒體和數字影院領域的廣泛應用，久經驗證的 DLP 技術已成為工業解決方案的重要工具。STAR-07 2.0 投影儀的核心是一個 0.7 英寸的 DLP 芯片，該芯片包含一個 1024x768 的微鏡陣列。這些雙穩態微鏡可在微秒內翻轉至相反的傾斜位置，以生成所需的圖案。STAR-07 2.0 為每個單獨的微鏡提供精確的高速控制，從而實現卓越的靈活性和投影輸出的圖案幀速率。該投影儀配備高功率 LED 光源，這是設備緊湊堅固設計的關鍵。

典型的用例包括機器視覺照明、3D 掃描、工業曝光和增材制造。除此之外，開放的 SDK 接口也很好地支持了新出現的應用。STAR-07 2.0 提供兩種鏡頭選項：標準投影鏡頭和固定焦距的廣角鏡頭。

系統架構

STAR-07 2.0 的中心控制單元通過 USB 2.0 連接，實現圖案上傳、顯示和同步功能。其集成的觸發設施在其光耦接口處支持寬電壓范圍，并且可通過軟件編程。LED 光源的數字驅動器方便地進行功率設置和用于熱管理的溫度讀取。

系統控制

VIALUX ALP-4.2 控制器套件是核心編程工具，為產品開發提供所有必要功能。圖案序列通過 USB 2.0 傳輸以無損壓縮方式從 PC 上傳到板載存儲器。顯示序列的屬性，例如位深、圖片時間、觸發模式、重復次數等，可以自由定義以滿足相應的應用需求。ALP-4.2 固件將圖案從板載 SDRAM 存儲器流式傳輸?shù)?DLP7000 微鏡陣列，輸入圖案與微鏡進行一對一映射。圖案在全局復位模式下更新；這意味著所有微鏡在幾微秒內同時切換。灰度值圖案通過控制每個微鏡的開啟時間 (ON-time) 來生成，從而產生精確的灰度值線性度。最大全局陣列切換速率為 22,727 fps；甚至可以通過微鏡陣列的部分更新實現高達 50 kHz 的更高幀速率?？梢圆⑿羞\(yùn)行多個 STAR-07 2.0 設備，通過同一應用程序方便地進行控制，并通過觸發設施精確同步。ALP-4.2 API 久經驗證，其 DLL 支持 C++、C#、Visual Basic (.NET)、Python、MATLAB、LabVIEW 和其他開發平臺。Microsoft? 操作系統支持到最新的 Windows? 版本，包括 32 位和 64 位。ALP-4 USB 2.0 驅動程序穩健、經過驗證、符合 UIF 標準，并在工業和醫療應用中經過 24/7 全天候考驗。*

LED 規格

鏡頭規格

幀速率

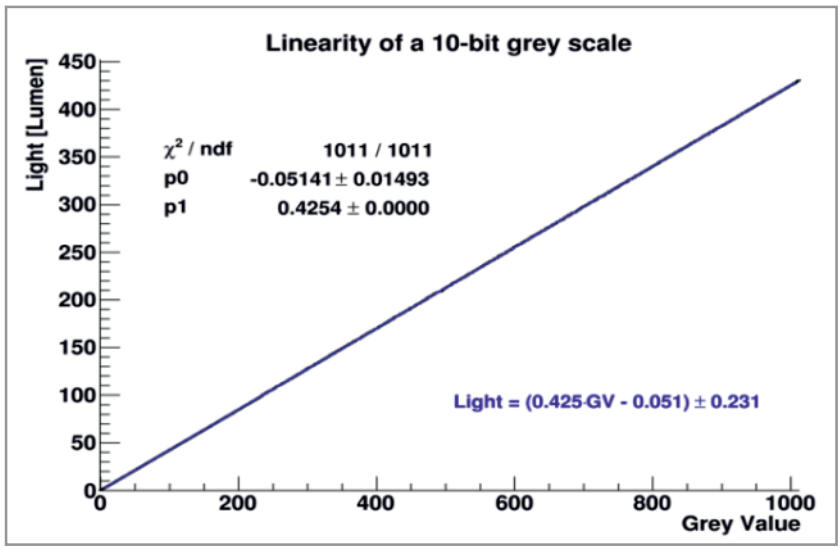

灰度線性度

ALP-4 支持精確的位平面定時，結合同步相機記錄，可實現出色的灰度線性度。

灰度值偏差 < 滿量程值的 0.06 %。

通用參數

尺寸

詳情資料：DLP投影儀 STAR-07 2.0
