DOE光束縮放器專為衍射光學元件（DOE）優化設計，提供連續光束縮放（0.8x至1.2x），兼容大發散角輸入（≤0.5°）。采用熔融石英透鏡及滑動鏡組設計，確保低波前誤差、恒定機械尺寸與操作便利性（無需調向）。支持寬波長范圍（266-1064nm），標準C接口，通光孔徑23mm。
我們一站式供應各種類型的DOE光束縮放器，DOE縮放器，DOE專用擴束縮束器， DOE Tuner，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
我們設計了一款激光配件叫光束縮放器，英文名為DOE Tuner，DOE調諧器。它能作為一款激光配件，配合Holoor的其他產品（如平頂光束整形器，勻化器，多焦點DOE和其他DOE產品）同時使用。
如果用戶選擇某一款光束整形器，輸出光斑100um，而用戶希望用這一個光束整形器實現80~120um的光斑輸出，就可以選擇DOE專用擴束縮束器。
光束縮放器的作用是對輸入的激光光束大小進行微調（80%~120%），調節參數包括光斑大小、光束形狀、發散角等物理量。使輸出光斑得到等比例的調整，比如對于光束整形器，100um的輸出光斑可以等比例地變成80~120um，對于分束器，1°的發散角會等比例變成0.8~1.2°。這種強悍的微調能力，在許多衍射光學元件(DOE)的應用是很重要的
產品特點
波前誤差很小
光束擴展器 0.8倍-1.2倍
沒有需要改變模塊的方向
滑動鏡頭
機械尺寸固定
典型規格
| 型號 | BE Module-001-I0Q | BE Module-001-U00 |
| 波長 (nm) | 532, 1064 | 355 |
| 光束擴束比 | x0.8 - x1.2 | |
| 通光孔徑 (CA) | 23 mm | |
| 最大輸入光束直徑 (1/e2) | ?8.4 mm (0.8x 時) ?7.0 mm (1.2x 時) | |
| 最大輸入發散角 | 0.5 度 | |
| 最大輸出光束尺寸 | 8.4 mm | |
| 適配接口 | C 口 | |
| 外徑 | 50.8 mm | |
| 透鏡材料 | 熔融石英 (Fused Silica) | |

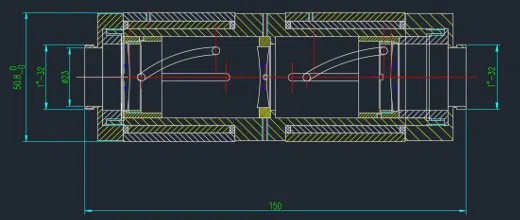

機械圖紙
使用 DOE光束縮放器模塊的不同配置
將 DOE光束縮放器置于 DOE 之前
目的：微調輸入光束尺寸
優勢：
對于平頂光束整形器 – 實現標稱光束尺寸
對于分束器、多焦點鏡片和渦旋相位板 – 控制光斑尺寸
配置圖：

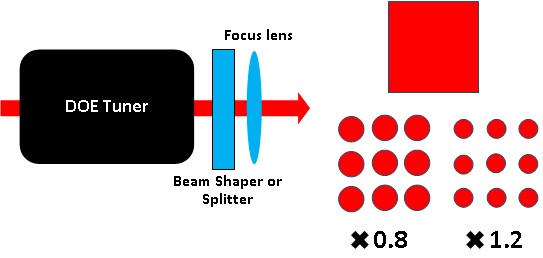

圖 1：DOE光束縮放器模塊置于 DOE 之前
將 DOE光束縮放器置于 DOE 之后
目的：控制輸出光束的發散度，允許在 80%-120% 范圍內調節 DOE 的關鍵參數
優勢：
多光斑 – 控制光斑分離角
多焦點 – 控制焦點間距
平頂光束整形器、勻化器及其他 – 控制成像尺寸
配置圖：
圖 2：DOE光束縮放器模塊置于 DOE 之后、聚焦透鏡（或物鏡）之前

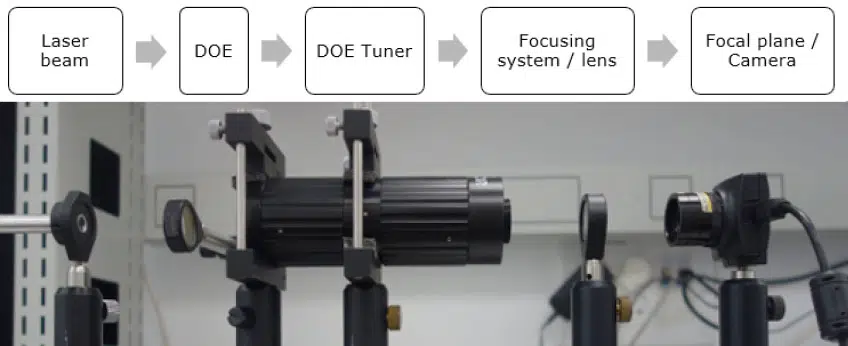

典型設置圖示（DOE 置于模塊之前）
