M型光束整形器通過獨特M形光斑設計，實現激光沿單向勻速滑動時積分能量均勻分布，生成邊緣銳利的窄直線光斑。支持193nm-10.6μm全波段，采用熔融石英/硒化鋅材質，衍射效率高達86%-96%，可定制2階至16階相位結構。其核心優勢在于掃描曝光時消除高斯分布熱點，確保激光焊接、切割、燒蝕等材料加工過程的熱量均勻性，提升加工質量。兼容大功率激光器（高損傷閾值），可直接集成現有系統，無需改造激光源或掃描頭，顯著優化光斑尺寸與強度分布。
我們一站式供應各種類型的M型光束整形器，M形激光整形鏡，M型光束整形鏡，M-Shape DOE，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

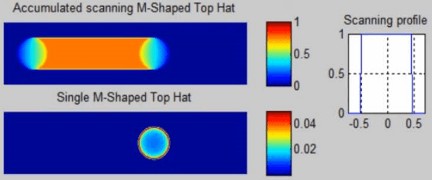

M-Shaper是一種新型衍射光學元件（DOE），M型光束整形器相比于傳統的反射式或折射式光學元件，能實現更多的光學功能。它的特點用于創建2D獨特的 M形強度輪廓，激光光斑經過M型光束整形器向著某個方向勻速滑動，積分后形成能量分布均勻的窄直線，同時在特定的工作平面上具有銳利的邊緣。
典型的應用案列，是在整個激光掃描線上均勻的曝光，使能量均勻分布。也就是說，當掃描具有規則高斯或甚至高頂帽式的光斑線時，中心能量經過曝光后會均勻分布（影響激光材料處理期間的熱分布）。
M型是字母形狀，掃描時可以在線上進行均勻曝光。工作時整個激光掃描線的能量均勻分布（積分后），因此輸出的光斑相對高質量，高效率，高光效。這個高質量的過程使客戶在應用上，具有更高的靈活性，它可以在不改變激光器，光纖電纜和/或掃描光學頭的情況下優化光斑的強度分布和光斑尺寸。
M型光束整形器，M型衍射光學元件的作用是把入射激光整形為M型，而M形（M-Shape）指的是激光光斑沿某一方向勻速滑動，積分后的能量均勻分布，即形成一條能量均勻分布的窄直線。
M-Shape激光光斑的這個特性使得其特別適用于激光材料直線加工: 例如激光焊接，激光切割，激光劃片，激光燒蝕，激光熔融和強激光焊縫等應用。
基本規格：
| 材質 | 熔融石英，曬化鋅 |
| 波長范圍 | 193nm to 10.6um |
| Full angle | Large range of full angles |
| DOE 設計 | 2-level (二進制) to 16-level |
| 衍射效率 | 86% - 96% |
| 透鏡尺寸 | 幾毫米-100mm |
| 膜層（可選） | AR/AR Coating |
| 客戶定制 | 幾乎任何尺寸 |
特點：
標準的M-Shape光型輸出（積分前）
整個激光掃描線的能量均勻分布（積分后）
高效率/高光效
光斑邊緣銳利
高能量閾值/高損傷閾值，適用于大功率激光器
可選擇增透膜AR Coating
任意光束形狀
覆蓋紫外到紅外的所有激光波段，193nm to 10.6um
應用：
激光材料加工: 激光焊接，激光切割，激光劃片，激光燒蝕，激光熔融
強激光焊縫
型號
| 型號 | 激光波長nm | 光束直徑mm | 發散角[mRad] | 光斑尺寸um | 透鏡尺寸mm | 光斑形狀 | 備注 |
| MR-009-I-Y-A | 1064 | 11.3 | 0.21 | 33.6 | 25.4 | 圓形 | * |
| MR-006-I-Y-A | 1064 | 10.2 | 0.23 | 36.8 | 25.4 | 圓形 | |
| MR-008-I-Y-A | 1064 | 9 | 0.26 | 41.6 | 25.4 | 圓形 | |
| MR-005-I-Y-A | 1064 | 7.9 | 0.29 | 46.4 | 20 | 圓形 | * |
| MR-007-I-Y-A | 1064 | 6.8 | 0.34 | 54.4 | 25.4 | 圓形 | |
| MR-004-I-Y-A | 1064 | 5.7 | 0.4 | 64 | 25.4 | 圓形 | |
| MR-003-I-Y-A | 1064 | 5.3 | 0.43 | 68.8 | 25.4 | 圓形 | |
| MR-002-I-Y-A | 1064 | 4.5 | 0.52 | 83.2 | 11 | 圓形 | * |
| MR-011-I-Y-A | 1064 | 3.4 | 0.69 | 110.4 | 11 | 圓形 | |
| MR-010-I-Y-A | 1064 | 2.3 | 1.02 | 163.2 | 11 | 圓形 | * |
| MR-012-I-Y-A | 1064 | 8.4 | 1.03 | 164.8 | 25.4 | 圓形 | * |
| MR-016-I-Y-A | 1064 | 7 | 3.29 | 526.4 | 25.4 | 圓形 | |
| MR-001-I-Y-A | 1064 | 8.5 | 4.26 | 681.6 | 25.4 | 圓形 | |
| MR-015-I-Y-A | 1064 | 4.2 | 6.06 | 969.6 | 11 | 圓形 | * |
| RD-247-I-Y-A | 1064 | >6 | 8.73 | 1396.8 | 25.4 | 圓形 | MM |
| MR-014-I-Y-A | 1064 | 4.2 | 10.13 | 1620.8 | 11 | 圓形 | |
| MR-013-I-Y-A | 1064 | 4.2 | 13.32 | 2131.2 | 11 | 圓形 | * |
| RD-254-I-Y-A | 1064 | >4 | 17.45 | 2792.1 | 20 | 圓形 | MM |
| RD-232-I-Y-A | 1064 | >1.5 | 34.9 | 5584.6 | 11 | 圓形 | MM |
如需要其它波長請聯系我們
