光束整形器配合聚焦鏡才能得到平頂光斑輸出的效果，傳統的聚焦鏡因?yàn)榇嬖谝欢ǖ南癫?，無法得到理想的平頂光斑，而我們的光束整形專用聚焦鏡針對DOE進行了特別的設計，利用5個鏡片的合理排列，實現了非常好消色差效果，該項技術具有專利保護。
我們一站式供應各種類型的光束整形專用聚焦鏡，衍射校正聚焦鏡，光束整形聚焦模組，平頂光專用聚焦鏡頭，消像差平頂光聚焦鏡頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
為了得到完全消像差的理想平頂激光，我們推出了一種新的光束整形專用聚焦鏡頭，英文名Beam Shaping Focuser，實現優化平頂光效果的功能。
普通的聚焦鏡、聚焦模組或物鏡通常針對高斯光束進行優化，并未針對光束整形器進行優化。因此，使用普通聚焦鏡在配合光束整形器使用時通常會導致像差，而且這種相差無法通過調節光路消除，該相差在小焦距，短波長或入射光束尺寸較大時特別明顯。因此，在一些對平頂光質量要求更嚴格的應用中，還需要設計專門的聚焦模塊，對平頂光作進一步的消像差聚焦優化，達到應用的要求。
為了解決這個問題，我們?cè)O(shè)計了一種光束整形專用聚焦鏡頭（焦距為30或50 mm），以適應在355nm工作的光束整形器。該鏡頭包含5個鏡片，采用了獨特的消色差專利技術，通過對透鏡表面面形的超高精度控制和精密裝配，在聚焦鏡頭的焦平面處獲得理想平頂光斑。理想平頂光斑的能量分布完全均勻，邊緣陡直，光斑區域和外部分界明顯。
我們也可根據客戶的實際應用，定制其他波長和焦距的光束整形專用聚焦鏡頭。
產品特點
消像差，無畸變。
焦距：30和50 mm
波長（優化的）355 nm（可定制其它波長）
材料：熔融石英
最大輸入光束尺寸：12 mm
可選配件 – 附加矯正選項
標準型號
| 型號 | 焦距 mm | 外徑 mm | 最大入射光尺寸 mm | 材質 | 整形器長度 mm |
| Objective-001-U | 50 | 45 | 12 | 熔融石英 | 38.5 |
| Objective-002-U | 30 | 45 | 12 | 熔融石英 | 31 |

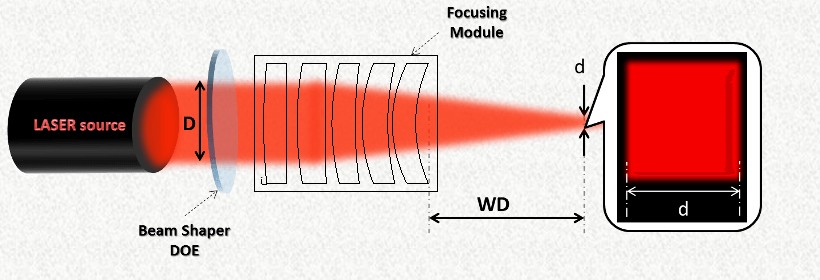

示意圖
平頂光（尺寸100×100μm2）模擬的效果圖
上圖從左到右分為：理想平頂光光斑，非球面透鏡（普通聚焦鏡），普通聚焦模組，光束整形專用聚焦鏡頭?？梢钥闯?，經過光束整形專用聚焦鏡頭的優化，已十分接近理想的平頂光模擬效果。
