高衍射級次阻擋模組（UDOB）是專為高精度激光系統設計的緊湊模塊，可高效消除多焦點DOE或勻化器的雜散衍射光斑與光暈效應，確保焦平面能量分布純凈、邊緣銳利。適配最大入射光束直徑 12mm，支持 3×3°（方斑）/4°（圓斑）衍射角（光束<12mm時衍射角可>5°）。模塊采用 N-SF11玻璃透鏡+抗反射鍍膜，結構輕巧（長度90mm/外徑30.5mm），兼容圓形、方形、矩形及定制化孔徑。適用于激光計量、超精密材料加工（如藍寶石切割、電池焊接）及高功率系統（反射鏡光路設計），顯著提升光束質量與加工精度。
我們一站式供應各種類型的高衍射級次阻擋模組，DOE高階雜散光阻擋模塊，衍射光學元件，UDOB模塊，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
高衍射級次阻擋模組，英文名稱為Module for blocking unwanted spots energy，英文簡稱為UDOB。高衍射級次阻擋模組一般應用在計量領域和材料加工。
它的主要作用是阻擋不需要的多余光斑（高階衍射級激光），而只留下需要的低衍射級次激光。高衍射級次阻擋模組的效果是能夠在焦平面上得到更清晰明了的激光衍射圖案和更均勻的能量分布，其原理是過濾掉高階激光產生的衍射圖案，留下了低階激光產生的衍射圖案。高衍射級次阻擋模組可應用于增加擴散器/均化器的邊緣清晰度。

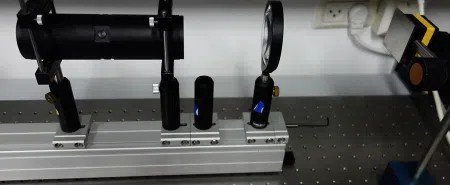

典型的 UDOB 應用設置包含以下子模塊
激光光源
可選擴束器
衍射光學元件
UDOB
聚焦系統 / 透鏡
工作平面 / 相機
產品特點
無像差模塊
高精度孔徑
高功率孔徑
大通光孔徑
緊湊
UDOB 入口和出口帶有 SM1 螺紋接口
有無UDOB的光斑效果對比
標準品的高衍射級次阻擋模組配置一般包含：6個鏡頭和一個掩膜/光圈在中間。其結構緊湊，可以起到全息、勻化、分束等作用。高階激光阻擋模的設計需要根據客戶激光器的系統和激光透鏡的參數來決定。
典型規格
| 類別 | 參數值 |
| 最大入射激光光束直徑 | 12 mm |
| DOE元件最大衍射角度 | 正方形輸出：3×3° 圓形輸出：4° |
| 輸入光束與衍射角關系 | <12 mm → DOE衍射角可 >5° |
| 模組機械尺寸 | 長度：90 mm (不含DOE/聚焦透鏡) 外徑：30.5 mm |
| 透鏡材料與處理 | N-SF11 玻璃 + 防反射涂層 |
| 支持的光圈形狀 | 圓形、方形、矩形、自定義形狀 |
標準型號
| 型號 | 長度 mm | 直徑mm | 有效孔徑mm | 透鏡材質 | 孔徑形狀 | DOE元件最大衍射角度 |
| UDOB-001 | 179 | 52 | 22.9 | 熔融石英 | 圓形 | 0.107 ° |
| UDOB-002 | 179 | 52 | 22.9 | 熔融石英 | 圓形 | 0.0895 ° |
| UDOB-003 | 179 | 52 | 22.9 | 熔融石英 | 圓形 | 0.072 ° |
用于超高功率激光器的 UDOB
對于超高功率激光器，我們發布了一種基于折疊反射鏡和光路中孔徑的新型 UDOB 設計。
該設計向客戶開放，并可根據客戶要求進行修改。
已發布的版本適用于小角度 DOE，目前包含元件 DS-186-U-Y-A（在 Zemax 文件中通過衍射光柵表面實現）。已發布版本使用的波長為 355nm。
UDOB 反射式孔徑全光路圖
