衍射光束采樣器

衍射光束采樣器

時間：2025-08-13 類別：微納光學元件 關注：31

高功率承載，99%衍射效率，精準分離角監測激光功率與波前畸變，適應用于激光監測與在線光束分析

衍射光束采樣器采用高效雙層二進制衍射光學元件（DOE），能實現高達99%的衍射效率，支持193 nm至10.6 μm寬波長范圍。其設計允許主光束零級透射，采樣光束以精準分離角（誤差<0.03 mrad）偏轉，實現低能量采樣監測。支持熔融石英、ZnSe及鍺材料，適應單模及多模激光輸入，具備高功率承受能力。通過定制采樣比例和分離角，結合聚焦透鏡實現清晰多點光斑，廣泛應用于激光功率監控和在線光束分析，確保激光系統穩定高效運行。

我們一站式供應各種類型的衍射光束采樣器，高功率激光監測，衍射光學元件，激光功率采樣，雙層二進制DOE，激光光束分析，在線光束監測，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

聯系夏經理, 代經理快速獲取產品選型、最新報價和解決方案
手機： 13697356016, 18162698929(微信) 座機： 027-51858958

衍射光束采樣器用于監測高功率激光器，適用于需要將透射光束的光學損耗和波前畸變降至最低的場合。

在大多數應用中，絕大部分入射光需要以"零級"狀態繼續向前傳播并保持"不受影響"，而只有少量光束被衍射到高一級的衍射級次中，作為光束的"采樣"部分。

通過將這些高一級的采樣光導向探測器，可以實時監測激光光束的功率水平以及光束輪廓。

其工作原理非常直觀：從準直的輸入光束開始，輸出光束以設計好的分離角從衍射光學元件（DOE）中出射，該分離角由客戶系統需求在DOE設計階段確定（見下方圖1）。分離角精度極高（誤差<0.03 mrad）。

光束分離的設計基于遠場原理，因此在DOE之后光束繼續傳播時會逐漸變得更清晰可辨。

通常，客戶希望在某個特定距離獲得清晰聚焦的光斑。這可以通過在DOE后增加一個簡單的聚焦透鏡輕松實現，該透鏡的后焦距（BFL）決定了多光斑焦平面的工作距離（WD）（見圖2）。

衍射分束采樣器允許高功率主光束（零級）沿光軸傳播，同時在左右兩側產生兩個低能量采樣光束。這兩個采樣光束位于主光束兩側（分別為 -1 級和 +1 級），其特點是與主光束之間具有特定分離角，以及客戶所要求的采樣功率比例。分離角等于采樣角（α，見圖1）的兩倍。

    衍射光束采樣器

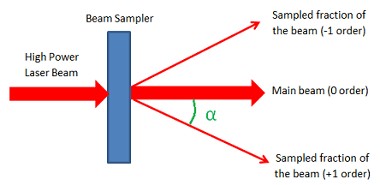

圖1：分束采樣器 DOE 基本配置

    衍射光束采樣器

圖2：帶聚焦透鏡的分束采樣器 DOE

    衍射光束采樣器

圖3：應用示例——帶 PID 控制器的激光穩定器

產品特點

  • 適用于單?；蚨嗄］斎牍馐?/p>

  • 高功率承受閾值

  • 精確復制輸入光束形狀

  • 可定制采樣比例與分離角

  • 波長范圍覆蓋紫外至紅外

  • 對 X-Y-Z 位移及光束尺寸不敏感

典型應用

  • 激光監測

  • 在線光束分析（Inline Beam Profiler）

典型規格

項目規格
材料熔融石英（Fused Silica）、ZnSe、鍺（Germanium）
波長范圍193 nm – 10.6 μm
DOE 設計雙層（二進制）
衍射效率~99%（取決于采樣比例）
元件尺寸數毫米至 100 mm
鍍膜（可選）雙面減反射鍍膜（AR/AR）
定制設計可定制采樣比例和分離角

波長266nm型號參數

型號波長 λ (nm)采樣角 (°)采樣能量 (%)
SA-230-W-Y-A2660.0952
SA-022-W-Y-A2660.521.22
SA-212-W-Y-A2660.594
SA-223-W-Y-A2665.090.1
SA-014-W-Y-A2663.810.4
SA-020-W-Y-A2660.321
SA-021-W-Y-A2660.251
SA-204-W-Y-A2660.520.5
SA-206-W-Y-A2660.521
SA-207-W-Y-A2662.492
SA-208-W-Y-A2661.272
SA-213-W-Y-A2662.290.5
SA-215-W-Y-A2661.270.5
SA-216-W-Y-A2660.950.5
SA-217-W-Y-A2660.710.5
SA-218-W-Y-A2660.250.5
SA-219-W-Y-A2660.610.5
SA-220-W-Y-A2662.540.5
SA-221-W-Y-A2663.810.4
SA-222-W-Y-A2663.810.1
SA-228-W-Y-A2663.810.005
SA-229-W-Y-A2663.810.1
SA-010-W-Y-A2663.810.4
SA-011-W-Y-A2663.811.6
SA-012-W-Y-A2663.813.8
SA-209-W-Y-A2663.813.8
SA-211-W-Y-A2665.091
SA-214-W-Y-A2661.910.5

波長355nm型號參數

型號波長 λ (nm)采樣角 (°)采樣能量 (%)
SA-014-U-Y-A3555.090.4
SA-229-U-Y-A3555.090.1
SA-230-U-Y-A3550.132
SA-022-U-Y-A3550.691.22
SA-212-U-Y-A3550.794
SA-223-U-Y-A3556.80.1
SA-020-U-Y-A3550.421
SA-021-U-Y-A3550.331
SA-204-U-Y-A3550.690.5
SA-206-U-Y-A3550.691
SA-207-U-Y-A3553.322
SA-208-U-Y-A3551.72
SA-213-U-Y-A3553.060.5
SA-215-U-Y-A3551.70.5
SA-216-U-Y-A3551.270.5
SA-217-U-Y-A3550.950.5
SA-218-U-Y-A3550.330.5
SA-219-U-Y-A3550.810.5
SA-220-U-Y-A3553.390.5
SA-221-U-Y-A3555.090.4
SA-222-U-Y-A3555.090.1
SA-228-U-Y-A3555.090.005
SA-010-U-Y-A3555.090.4
SA-011-U-Y-A3555.091.6
SA-012-U-Y-A3555.093.8
SA-209-U-Y-A3555.093.8
SA-211-U-Y-A3556.81
SA-214-U-Y-A3552.540.5

波長535nm型號參數

型號波長 λ (nm)采樣角 (°)采樣能量 (%)
SA-014-Q-Y-A5357.690.4
SA-229-Q-Y-A5357.690.1
SA-230-Q-Y-A5350.192
SA-022-Q-Y-A5351.041.22
SA-212-Q-Y-A5351.194
SA-223-Q-Y-A53510.270.1
SA-020-Q-Y-A5350.641
SA-021-Q-Y-A5350.51
SA-204-Q-Y-A5351.040.5
SA-206-Q-Y-A5351.041
SA-207-Q-Y-A5355.012
SA-208-Q-Y-A5352.562
SA-213-Q-Y-A5354.610.5
SA-215-Q-Y-A5352.560.5
SA-216-Q-Y-A5351.920.5
SA-217-Q-Y-A5351.430.5
SA-218-Q-Y-A5350.50.5
SA-219-Q-Y-A5351.230.5
SA-220-Q-Y-A5355.120.5
SA-221-Q-Y-A5357.690.4
SA-222-Q-Y-A5357.690.1
SA-228-Q-Y-A5357.690.005
SA-010-Q-Y-A5357.690.4
SA-011-Q-Y-A5357.691.6
SA-012-Q-Y-A5357.693.8
SA-209-Q-Y-A5357.693.8
SA-211-Q-Y-A53510.271
SA-214-Q-Y-A5353.830.5

波長1065nm型號參數

型號波長 λ (nm)采樣角 (°)采樣能量 (%)
SA-022-I-Y-A10642.071.22
SA-212-I-Y-A10642.374
SA-223-I-Y-A106420.770.1
SA-014-I-Y-A106415.430.4
SA-020-I-Y-A10641.271
SA-021-I-Y-A106411
SA-204-I-Y-A10642.070.5
SA-206-I-Y-A10642.071
SA-207-I-Y-A1064102
SA-208-I-Y-A10645.092
SA-213-I-Y-A10649.210.5
SA-215-I-Y-A10645.090.5
SA-216-I-Y-A10643.810.5
SA-217-I-Y-A10642.840.5
SA-218-I-Y-A106410.5
SA-219-I-Y-A10642.440.5
SA-220-I-Y-A106410.210.5
SA-221-I-Y-A106415.430.4
SA-222-I-Y-A106415.430.1
SA-228-I-Y-A106415.430.005
SA-229-I-Y-A106415.430.1
SA-230-I-Y-A10640.382
SA-010-I-Y-A106415.430.4
SA-011-I-Y-A106415.431.6
SA-012-I-Y-A106415.433.8
SA-209-I-Y-A106415.433.8
SA-211-I-Y-A106420.771
SA-214-I-Y-A10647.640.5

如需其他型號，請咨詢我們的工作人員。
