Optotune 手動可調焦鏡頭設計為可通過外調節環的旋轉，使其透鏡的曲率在凸面、平面、凹面之間變化。這樣，就可以將鏡頭的焦距調到光學應用所需的精確值。旋轉機制非常持久，能提供超過 100,000 次旋轉生命周期。Optotune 手動可調焦鏡頭為仍在確定系統參數的應用（如系統原型或研發應用）提供簡單、經濟的解決方案。這些可調焦鏡頭也可以單獨用作可調視距或成對使用以構建可變擴束鏡。
我們一站式供應各種類型的液態鏡頭，液體透鏡，,電控定焦鏡，定焦鏡透鏡，電動調焦透鏡，液態電定焦鏡頭，電動定焦鏡，液體定焦鏡頭，定焦液體鏡頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
Optotune ML-20-37 手動可調焦鏡頭具有 20mm 的通光孔徑，其鏡頭曲率可通過旋轉外調節環在凸面(+18 dpt)、平面 (0 dpt) 和凹面 (-18 dpt) 之間變化。該旋轉機構極其耐用（>100,000 次旋轉），線性且扭矩低，可實現可靠的電動控制，重復精度通?？蛇_ 0.1 dpt。
產品特點
36 dpt 的大光功率范圍
零抓握力
易于機動化
應用領域
LED照明
光學研發(如波束擴展器)
教育
眼科設備
系統原型
型號規格
| 型號 | 光功率范圍（焦距） | C口 | 覆蓋玻璃涂層 | 波前誤差* |
| ML-20-37-VIS-36D | -18 dpt (+55mm) 至 +18 dpt (+55mm) | 不 | 400 - 700nm | <0.19 / 0.95 |
| ML-20-37-VIS-36D-C | -18 dpt (+55mm) 至 +18 dpt (+55mm) | 是 | 400 - 700nm | <0.19 / 0.95 |
機械規格
| 項目 | 規格 |
| 光學孔徑 | 20 mm |
| 外徑 | 37 mm(含齒輪為 39 mm) |
| 厚度 | 13.2 mm(無適配器), 18.6 mm(帶適配器) |
| 重量 | 13.7g (無適配器)/25.2 g(帶適配器) |
| 最大扭矩 | 80 mNm(齒輪處) |
| 完整調節角度 | 337° |
光學規格
| 項目 | 規格 |
| 鏡頭類型 | 從平凸到平凹 |
| 光學焦距調節范圍（后焦距） | -18 to +18 Dpt |
| 焦距調節范圍（后焦距） | -55 to infinity to +55 mm |
| 對焦分辨率 | 取決于電動化方案 |
| 每度旋轉的焦度變化 | 0.12 |
| 折射率（@20℃） | 1.38 |
| 阿貝數 V | 65 |
| 透射光譜 | See Figure 2 |
| 波前誤差 | 全調節范圍內：0.95 RMS |
| (@525 nm, 5 mm 有效孔徑) | 在 0 Dpt 時：0.19 RMS |
| 偏振保持性 | 有 |
| 溫漂 | 待定 |
環境規格
| 參數 | 值 |
| 工作溫度 | 10 to 40 ℃ |
| 存儲溫度 | -20 to +75 ℃ |
| 濕度 | 30-50 % R.H.(non-condensating) |
| 使用壽命 | 5 mio |

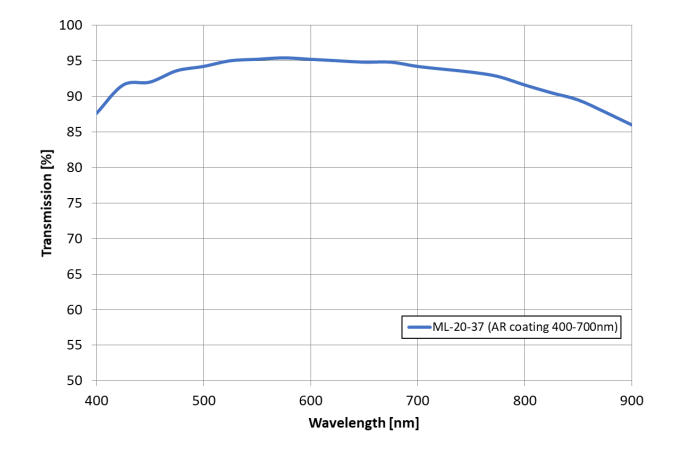

增透膜與透射光譜
波前質量
