Optotune 的 XPR 系列像素位移器通過精確傾斜玻璃窗口，實現光束橫向偏移，從而將圖像分辨率提升2倍或4倍。相比于直接采用高原生分辨率顯示器或傳感器，XPR 提供了一種輕巧、低功耗、低成本且快速響應的替代方案，尤其適用于 DMD、微型LED、熱成像及高靈敏度相機系統。其結構緊湊、噪音低、響應時間快，并可在高達75°C環境下穩定運行。廣泛應用于投影儀、激光電視、彩色相機、3D打印、HUD 及光纖耦合等領域，提升成像或投影品質。
我們一站式供應各種類型的光束位移器，光束偏移器，分辨率增強器，多位置執行器，微位移技術，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

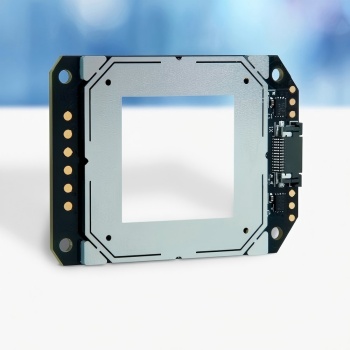

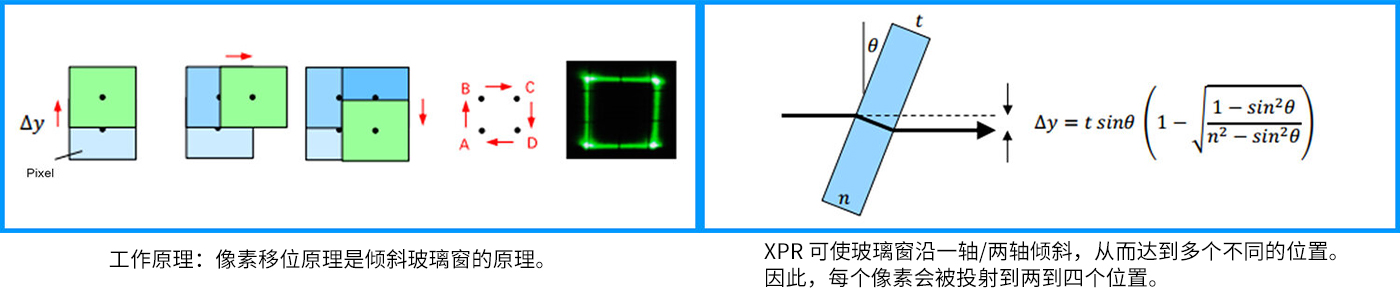

XPR 是擴展像素分辨率（Extended Pixel Resolution）2 位和 4 位執行器。通過精確地傾斜一塊玻璃窗口，穿過該玻璃的光線會發生橫向偏移。在投影和成像系統中，這種技術可以將分辨率提升 2 倍或 4 倍。
產品特點
結構緊湊，重量輕
轉換速度快
噪音低
經過全溫度范圍預校準（最高至 75°C）
相比更高原生分辨率方案，成本更低
應用領域
投影儀和激光電視
可見光與熱成像相機
3D 打印設備
抬頭顯示器（HUD）
光纖耦合器
規格參數
| 型號 | XPR-20 | XPR-33 |
| 有效通光孔徑 | 20 x 20 mm | 32 x 30 mm |
| 尺寸（寬 x 高 x 厚） | 47 x 35 x 3.3 mm | 67 x 50.9 x 4 mm |
| 支持位置數 | 4 | 4 |
| 玻璃厚度 | 2.0 mm | 2.0 mm |
| 玻璃位移角（全角） | 0.225°（X/Y方向） | 0.317°（X/Y方向） |
| 像素位移量 | 2.7 μm（X/Y方向） | 3.8 μm（X/Y方向） |
| 響應時間（轉換時間） | 1.2 ms | 1.5 ms |
| 標準幀率 | 50 & 60 Hz | 50 & 60 Hz |
| 光透過率 | >98% | >98% |
| 平均功耗 | <1.5 W | <4 W |
| 兼容 DMD 芯片尺寸 | 0.47" | 0.65" |
像素位移提升分辨率
在高原生分辨率需求下，尤其是當像素尺寸需要較大時，成本往往較高。這種情況適用于 DMD 和微型 LED 顯示器，或者熱成像和高靈敏度 CCD/CMOS 傳感器。Optotune 的像素位移器（Pixel Shifter）是一種經濟優雅的方式，可將分辨率提升 2 倍或 4 倍。

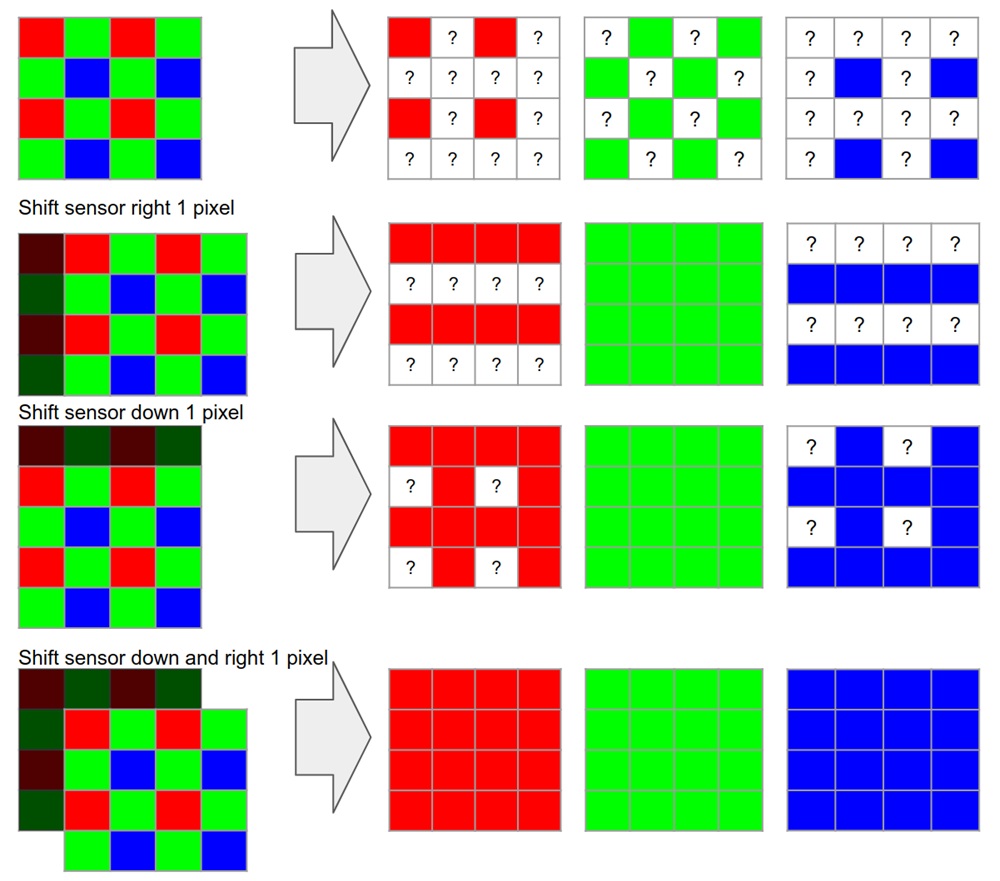

彩色相機畫質增強
像素位移對于使用 Bayer 濾光片分離 RGB 三色的彩色相機尤其有價值。通過在 X 和 Y 方向移動一個完整像素，可以分別采集每個顏色通道的完整傳感器分辨率，從而最大限度提高圖像質量。
詳情資料：光束位移器XPR系列
