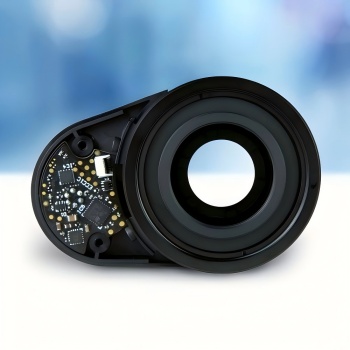

ECC-1C 是 Optotune 推出的一款嵌入式液體鏡頭控制器，專為直接集成到相機或嵌入式系統而設計。它提供高達 ±300 mA 的精確電流控制（步進 80 μA），并支持 UART、I2C、0-10V 模擬輸入及 GPIO 觸發多種控制方式。內置功能可讀取鏡頭校準數據與溫度，實現焦距功率補償。其緊湊的尺寸（27x20x5 mm）、低延遲通信及豐富的波形生成功能，使其成為自動化對焦、機器視覺和光學系統集成中實現快速、精準焦距控制的理想解決方案。
我們一站式供應各種類型的電動調焦鏡驅動，電流控制器，液態鏡頭，液體透鏡，液體鏡頭，可調焦液態鏡頭，電動可調焦透鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
ECC-1C 是一款嵌入式控制器，以非常緊湊的外形驅動所有電動可調鏡頭。
對于需要在空間受限的環境中全天候運行的緊湊而精確的控制器的客戶來說，ECC-1C 控制器是首選解決方案。
電流控制范圍為 -300 至 +300 mA，步長為 83uA
電源：5-24V
數字接口：I2C、UART、GPIO
模擬接口：0-10V
讀取校準數據和溫度以進行補償（"焦點功率模式"）
工業級全天候運行
適用于 Windows 10 的Cockpit 軟件（通過 UART 轉 USB 電纜）
Pytdon 和 C# 的軟件 SDK
該控制器通過了 RoHS、REACH 和 CE 認證。
| 型號 | ECC-1C |
| 尺寸 | 27 x 20 x 5 mm |
| 重量 | 5 g |
| 連接器 | Hirose HR106-7R-6SB(73) |
| 最大 USB 電纜延長長度 | 5 m |
| 最大鏡頭電纜長度 (USB 轉 UART) | 1 m |
| 電源電壓范圍 | 5 / 9-24 VDC (容差 ± 5%) |
| 絕對最大電源電壓 | 26 VDC |
| 標稱控制電流 | -300 到 300 mA |
| 電流步進 | 80 μA |
| 電流可重復性 | ± 1 mA |
| 最大功耗 (5V / 9-24V) | 1.5 / 2.5 W |
| 模擬電壓輸入電平 | 0-10 V |
| 絕對最大模擬電壓輸入 | 11 V |
| 模擬輸入分辨率 | 12 位 |
| 模擬輸入阻抗 | >70 KΩ |
| 數字接口 | GPIO, UART, I2C |
| 數字信號邏輯電平 | 3.3 V |
| UART 簡單模式命令延遲 | 310 μS |
| I2C 命令延遲 | 最大 100 μS |
詳情資料：嵌入式ECC-1C控制器
