Optotune BSW-20 光束位移器通過精確傾斜玻璃窗口，實現高達 4.8 μm 的光束橫向偏移，適用于成像、投影、3D 打印與光學計量等領域。其 20 × 20 mm2 大通光孔徑支持更廣視野，結合 ICC-4C-2000 控制器可實現快速、可編程的二維位移，助力圖像超分辨率重建。產品采用無軸承設計，無顆粒生成、無摩擦磨損，具備高精度、低功耗與高響應頻率等優勢，是各類高端光學系統的理想集成部件。
我們一站式供應各種類型的光束位移器，光束偏移器，分辨率增強器，多位置執行器，微位移技術，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

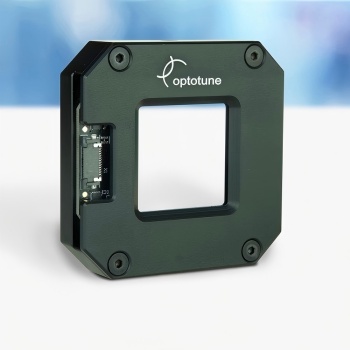

BSW-20光束位移器通過精確傾斜玻璃窗來橫向移動光線。在成像系統中，這可以將分辨率提高 4 倍。其典型應用不僅包括攝像頭和投影系統，還包括光纖耦合、3D 打印和計量等非成像應用。
主要特點：
快速轉換時間（1 毫秒）
高度可靠，適合連續運行
標準版本支持高達 4.8 μm 的光束位移（支持單色相機中的 9.6 μm 像素大小和彩色相機中的 4.8 μm 像素大小）
應用
當較小的像素或較大的傳感器不可用或太昂貴時，提高分辨率。
投影儀
超分辨率成像
3D打印
監視
顯示器檢查
計量學
機械參數
| 項目 | 參數 |
| 驅動類型 | 音圈執行器（Voice Coil） |
| 單軸最大機械傾角 | ±5.2 mrad（±0.3°） |
| 雙軸同時驅動最大傾角 | ±3.5 mrad（±0.2°） |
| 最大光束位移 | 4.8 μm |
| 通光孔徑 | 20 × 20 mm |
| 玻璃厚度 | 2 mm |
| 外形尺寸（寬 × 高 × 厚） | 50.8 × 50.8 × 12 mm |
| 重量 | 53 g |
性能參數
| 項目 | 參數 |
| 運動模式 | 可編程二維位移 |
| 控制方式 | 開環（Open Loop） |
| 外部反饋傳感器 | 可選 |
| 分辨率（配合 ICC-4C-2000） | 4 μrad |
| 靜態力常數 | 17.5 mrad/A |
| 動態力常數 | 1.2 × 10? rad/(As2) |
| 共振頻率 | 130 ± 5 Hz |
| 正弦信號帶寬（±2.3 mrad） | 250 Hz |
| 上升時間（typ.） | 1.3 ms |
| 穩定時間（typ.） | 4 ms |
光學參數
| 項目 | 參數 |
| 窗口材料 | B270，VIS 鍍膜 |
| 折射率 | 1.523 |
| 阿貝數 | 58.5 |
| 表面質量（ISO 10110） | 5/5×0.2；L1×0.04；C3×0.2 |
| 面形誤差（RMS） | < 80 nm |
| 光學透過率 | >98%（400–680 nm，AOI 0–34°） |
電氣參數
| 項目 | 參數 |
| 最大連續電流（單軸 / 雙軸） | 300 mA / 200 mA（每通道） |
| 峰值電流（10 ms） | 1 A |
| 平均功耗 | < 2 W |
| 每通道電阻 | 9.8 Ω |
| 溫度傳感器 | ILM75BTP，I2C地址：0x98/0x99 |
| EEPROM | M24C64-FMC6TG，地址：0xA0/0xA1 |
控制系統
| 項目 | 參數 |
| 控制器 | ICC-4C-2000 + 擴展板 |
| 控制接口 | GUI（Optotune Cockpit）、Python / C# SDK |
| 控制器輸出通道 | 每臺控制器支持 2 個 BSW-20 |
產品信息
| 型號 | 鍍膜類型 |
| BSW-20-4.8-VIS-M | 已安裝外殼，VIS（400–650 nm） |
| BSW-20-4.8-VIS | 未安裝外殼，VIS（400–650 nm） |

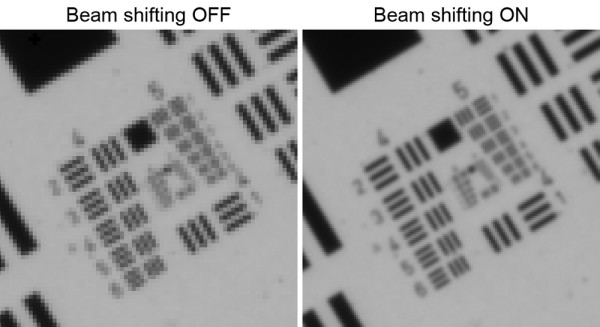

在下圖中，我們比較了不同示例中 BSW-20 所達到的分辨率。所有示例均使用帶有 CMOS 傳感器的標準相機，并將 BSW-20 放置在 35 毫米鏡頭和圖像傳感器之間。
單色相機+40%橫向分辨率
分辨率從 198 lp/mm（USAF 組 4 元件 4）增加到 280 lp/mm（USAF 組 5 元件 1），遠遠超出了此相機（IMX183）的奈奎斯特極限 208 lp/mm
彩色相機+100%橫向分辨率
分辨率從 65 lp/mm（USAF 組 3 元件 4）增加到 130 lp/mm（USAF 組 4 元件 4），接近此相機（IMX265）的奈奎斯特極限 145 lp/mm，從而可以在所有三個顏色通道上實現全分辨率。
顯示器檢查
上述應用于顯示器檢測的示例表明，所有色彩通道的分辨率越高，彩色顯示器上的缺陷檢測就越容易。您能發現缺失的兩個紅色像素嗎？
詳情資料光束位移器 BSW-20，BSW-20測試數據

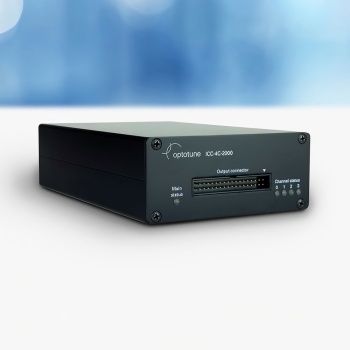

ICC-4C 四通道控制器（ICC-4C-500 和 ICC-4C-2000）可同時控制最多4臺設備。
主要特點：
USB、以太網（帶 PoE+）、I2C、UART 和 0-10 V 模擬（16 位）通信接口
信號發生器（正弦波、矩形波、三角波、鋸齒波、脈沖波、階梯波）
觸發輸入和觸發輸出選項
簡單模式命令串行協議
工業級全天候運行
適用于 Windows 10 的Cockpit 軟件（通過 USB 或以太網）
Python 和 C# 的軟件 SDK
控制器通過了 RoHS、REACH 和 CE 認證。
ICC-4C-500控制器
該控制器與液體鏡頭EL-16-40、EL-10-30和EL-12-30系列兼容。
對于需要堅固耐用的工業控制器來滿足全天候運行要求的機器視覺客戶來說，它是理想的選擇
4 個獨立通道（每個通道 +/-500 mA）
I2C 傳感器讀數，例如用于溫度補償（"焦點功率模式"）
ICC-4C-2000控制器
該控制器與 XPR、FMR-20、BSW-20以及多個需要大電流的原型兼容。
4 個獨立通道（每個通道 +/-2A）
