Optotune 16mm 通光孔徑工業級可調焦鏡頭無需光機子系統。無需改變成像應用的焦距。這款鏡頭具有大通光孔徑并配備了多種機器視覺安裝選項，非常適用于檢測和探測系統。這款鏡頭具備持續的可聚焦性，屈光度范圍為-2至+3，由工業級Hirose連接進行控制。Optotune 16mm 通光孔徑工業級可調焦鏡頭無自體熒光，從而減少了不必要的光照在探測器上，同時集成溫度傳感器，提供小于0.1屈光度的開環再現性。
我們一站式供應各種類型的液態鏡頭，液體透鏡，可調焦鏡頭，電動可調焦透鏡，液態變焦鏡頭，電動變焦聚焦鏡，液體變焦鏡頭，可調焦聚焦鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
EL-16-40-TC擁有 16 毫米的清晰孔徑，是世界上最大的電動可調焦距鏡頭，為高端應用提供快速可靠的調焦控制。
基于成熟的變形透鏡技術，EL-16-40-TC 可以從平坦的零狀態成形為平凹透鏡或平凸透鏡，從而實現高達 -10 至 +10 屈光度（在 -250 至 +250mA 時）的焦距調節范圍。
響應和穩定時間分別為 5 毫秒和 25 毫秒，比大多數機械替代方案快幾個數量級。得益于堅固的 VCM 驅動設計，該鏡頭能夠以高頻率運行，并在數十億次循環中可靠運行。
該設計經過優化，將熱漂移效應最小化至 0.02 dpt/°C，并且通過內置溫度傳感器，通?？梢詫?shí)現 +/- 0.05 屈光度的整體可重復性。。
主要優勢
16mm 大通光孔徑
5ms快速響應時間
重復性高，通常為+/-0.05 dpt
配置
EL-16-40-TC 具有緊湊型形式，可用于 OEM 集成，但也配有多個螺紋適配器和堅固的 Hirose 連接器，可用于工業用途，其中可調鏡頭可輕松與現成的成像鏡頭組合。
兩種不同的膜配置分別允許 5 和 20 dpt 的焦距范圍，并且可以使用蓋玻片進行 VIS 和 NIR 涂層。
應用
機器視覺
顯微鏡
眼科設備的屈光矯正
鏡頭規格
| 參數 | 規格 |
| 通光孔徑 | 16 mm |
| 屈光度范圍 (30°C, ±250 mA) | -2 to +3 dpt |
| 屈光度 @0 mA (25°C, 典型值) | 0.5 t/-1.0 dpt |
| 重復精度 | 0.02 (標準差) dpt |
| 透射波段 | 可見光: 420 to 950 nm 近紅外: 850 to 1500 nm |
| 波前誤差 @0 dpt (光軸垂直/水平) | <0.15 / <0.5 (等級 1) λ RMS @532 nm <0.25 / <0.5 (等級 2) <0.15 / <0.15 (等級 1, GTC 版本) <0.25 / <0.25 (等級 2, GTC 版本) |
| 光軸精度 | 1.0 mrad (典型值) |
| 光軸重復性 | 0.01 mrad (標準差，典型值) |
| 鏡頭類型 | 平凹到平凸 |
| 折射率 / 阿貝數 | n? = 1.30 / v = 100 |
| 響應時間 (30°C, 0 至 ±250 mA 階躍, 典型值) | 5 ms |
| 穩定時間 (30°C, 0 至 ±250 mA 階躍, 典型值) | 12.5 (帶信號調理) ms / 25 (矩形階躍) ms |
| 壽命周期 (10% - 90% 正弦) | > 10000000000 |
| 工作溫度 | -20 to 65 °C |
| 存儲溫度 | -40 to 85 °C |
| 重量 | 40 g |
電氣規格
| 參數 | 規格 |
| 控制電流范圍 | -250 to 250 mA |
| 絕對最大電流 | -500 to 500 mA |
| 電機繞組電阻 @25°C | 12 Ω |
| 功耗 (標稱 0 - 250 mA) | 0 - 0.7 W |
| 最大功耗 (@500 mA) | 3.0 W |
| 溫度傳感器 (含EEPROM) | STTS2004 (STMicroelectronics) |
| 絕對最大電壓 (線圈) | 10 V |
| 絕對最大電壓 (存儲器 & 傳感器) | 4.3 V |
標準產品概覽
| 型號 | 調焦范圍 | 頂部螺紋 | 底部螺紋 |
| EL-16-40-TC-VIS-5D | -2 to +3 dpt | None | None |
| EL-16-40-TC-VIS-5D-M25.5 | -2 to +3 dpt | M25.5x0.5 male | M40.5x0.5 female |
| EL-16-40-TC-VIS-5D-M26 | -2 to +3 dpt | M26x0.706 male | M26x0.706 female |
| EL-16-40-TC-VIS-5D-M27 | -2 to +3 dpt | M27x0.5 male | M40.5x0.5 female |
| EL-16-40-TC-VIS-5D-M30.5 | -2 to +3 dpt | M30.5x0.5 male | M40.5x0.5 female |
| EL-16-40-TC-VIS-5D-C | -2 to +3 dpt | C-mount male | C-mount female |
| EL-16-40-TC-VIS-5D-M42 | -2 to +3 dpt | M42x1 male | M42x1 female |
工作原理
EL-16-40 的工作原理基于 Optotune 成熟的形狀改變聚合物鏡頭技術。形成鏡頭的核心包含一種光學液體，該液體通過彈性聚合物膜密封，如圖所示。電磁致動器 (VCM) 用于對容器施加壓力，從而改變鏡頭的曲率。通過改變流過致動器線圈的電流來控制鏡頭的屈光度。
屈光度與電流的關系
EL-16-40 的屈光度隨正電流增加而增加，隨負電流增加而減小，如圖所示。當將鏡頭驅動到絕對最大控制電流時，調焦范圍會進一步增加，但必須考慮顯著的發熱問題。
請注意，當鏡頭旋轉時，需要考慮重力引起的 0.15 ±0.01 dpt 的偏移（液體鏡頭朝上 vs. 朝下的差異）。
透射率
光學液體和膜材料在 400 至 2500 nm 范圍內都具有高透射性。由于膜是彈性的，無法使用標準工藝鍍膜，因此預計會有 3 – 4% 的反射。保護玻璃可按要求鍍膜。圖顯示了標準寬帶鍍膜的透射光譜。
波前質量
下圖顯示了典型的波前誤差隨屈光度的變化。波前質量因鏡頭而異，可按要求進行不同規格的定制，而當前的標準規格是：等級 1 鏡頭在垂直光軸時為 0.15 λ RMS，等級 2 鏡頭為 0.25 λRMS。
當鏡頭直立使用（光軸水平）時，必須添加一個 Y 彗差項，有以下兩種選擇：
EL-16-40-TC：重力引起的彗差約為 0.5 λ RMS
EL-16-40-GTC：重力引起的彗差小于 0.05 λ RMS
所采用的重力補償技術是完全被動的，在鏡頭旋轉 90° 后約 1 秒內穩定下來，并且對其他任何規格都沒有不利影響。
溫度效應
殘余溫度效應會影響規格表中所述的光焦度的長期漂移。這些溫度效應通過溫度敏感度 SS (dpt /°C) 來量化，表示每攝氏度光焦度的變化。如下圖所示，SS與光焦度幾乎呈線性關系。通常，當 EL-16-40 熱連接到散熱器時，可以最大程度地減少溫度效應。安裝座本身可用作散熱器。材料的大質量和高熱導率可以更有效地散熱。Optotune 的鏡頭控制器和 Gardasoft 的 TR-CL180 使用集成的溫度傳感器和校準數據來自動補償這種熱漂移。

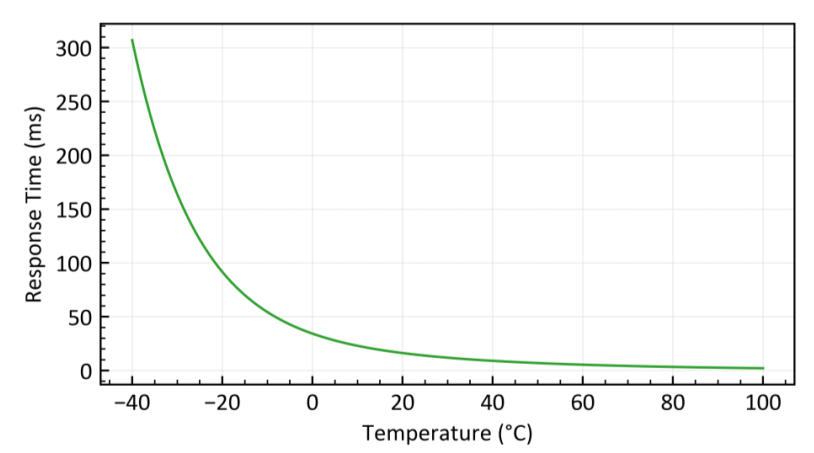

由于鏡頭液體的粘度隨溫度變化，響應時間也會變化，如下圖所示。請注意，在非常低的工作溫度下，可以向 EL-16-40 施加高達 500mA 的電流，使鏡頭升溫約 10-20°C。
