FOV擴展開發套件創新性地集成了快速轉向鏡（FSM）與液態鏡頭技術，實現了大范圍區域的高清細節觀測。該套件采用雙光學系統設計：廣角鏡頭提供全景 overview，而50mm或75mm窄角鏡頭則可在轉向鏡驅動的視場內任意區域進行高分辨率成像，并配合液態鏡頭實現快速自動對焦。它專為機器視覺檢測、智能監控（如人臉識別）及精準感興趣區域選取等應用而優化，提供了一站式的高性能視覺解決方案開發平臺。
我們一站式供應各種類型的FOV擴展開發套件，音圈掃描鏡控制器，2D反射鏡驅動，可調光束控制鏡，音圈掃描鏡，雙軸音圈鏡，雙軸矢量掃描鏡，2D反射鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

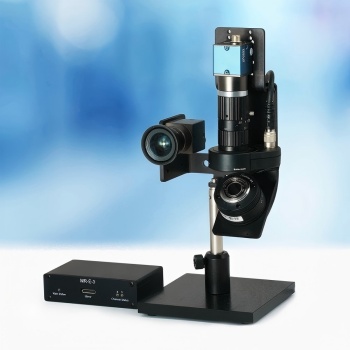

FOV 擴展開發套件將快速轉向鏡 MR-15-30 與液態鏡頭 EL-16-40 相結合，實現了寬視場角（FOV）下的高分辨率成像。該開發套件包含兩個成像系統：一個用于全景觀察的廣角物鏡和一個用于在感興趣區域（ROI）進行高分辨率成像的窄角物鏡（50 mm 或 75 mm）。轉向鏡用于引導 FOV，而液態鏡頭則實現快速聚焦。該開發套件附帶的軟件可演示其在監控和檢測應用（檢測、人臉識別、自動對焦、目標區域選擇）中的適用性。
快速轉向鏡，MR-E-3主機（DVIS）
鏡子控制器，MR-E-3基礎單元
可調焦距鏡頭，EL-16-40-TC-VIS-5D，帶嵌入式控制器 ECC-1C
2x 工業相機，MER2-302-56U3C
廣角物鏡，4 mm
窄角物鏡，50 mm或 75
USB 轉 UART 電纜，Hirose 連接器，1 m
2根USB3線，3 m
黑色陽極氧化鋁安裝套件
鋁制外殼
寬視場角 (FOV)
高分辨率
自動對焦
機器視覺/檢測
人臉識別
目標區域選擇
| 型號 | FOV |
| 外部尺寸 | 115 x 84 x 200 mm |
| 重量 | 650 g |
| 安裝方式 | M4 立柱 / M6 通孔 |
| 相機線纜長度 | 3 m |
| 鏡頭線纜長度 | 1 m |
| 轉向鏡線纜長度 | 1 m |
| 廣角鏡頭焦距 | 4 mm |
| 廣角鏡頭 f/# | f/2.0 |
| 廣角視場角 (H x V) | 67 x 84 ° |
| 窄角鏡頭焦距 | 50 或 75 mm |
| 窄角鏡頭 f/# | f/2.8 (50mm) f/2.8 (75mm) |
| 窄角視場角 (H x V) | 8.2 x 6.1 (50 mm 鏡頭) 5.5 x 4.1 (75 mm 鏡頭) |
| 焦距調節范圍 (液態鏡頭) | 250 mm- 無窮遠 |
| 分辨率 (窄角) | 6 (50 mm 鏡頭) 4 (75 mm 鏡頭) |
| 相機型號 | Daheng MER2-302-56U3C |
| 傳感器 | Sony IMX265 CMOS 1/1.8" |
| 相機分辨率 | 2048 x 1536 pxl |
| 像素尺寸 | 3.45 x 3.45 μm |
| 傳感器尺寸 | 7.18 x 5.32 mm |
| 快門類型 | Global (全局快門) |
| 總功耗 (典型值) | 10 W |
| USB 所需電流 | 1.5 (at 5 V) |
| 相機接口 | USB 3.0 |
| 轉向鏡控制器 (MR-E-3) 接口 | USB-C/USB 3.0 |
| 鏡頭控制器接口 | Hirose/USB 2.0 |
詳情資料：FOV擴展開發套件
