QBY-GaN普克爾盒驅動器

QBY-GaN普克爾盒驅動器

時間：2025-09-09 類別：電光器件 關注：30

基于氮化鎵技術的高性能普克爾盒驅動解決方案，專為精密激光控制而設計

QBY-GaN系列是基于先進氮化鎵技術的普克爾盒驅動器，專為精密激光控制而設計。該系列提供高達4kV的雙極性超快電壓脈沖，擁有僅3-4納秒的極快上升/下降時間，脈沖寬度可在10-1000納秒范圍內靈活調節。涵蓋自然冷卻、散熱片與強制風冷三種型號（QBY-4001/4008-P/4010-A），最大重復頻率可達1kHz至100kHz，滿足從脈沖切片、脈沖挑選到控制激光再生放大器等多種嚴苛應用需求。其緊湊的設計、卓越的開關速度和強大的驅動能力，使其成為高端激光系統的理想選擇。

我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，普克爾盒驅動器，普克爾盒驅動板，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

聯系夏經理, 代經理快速獲取產品選型、最新報價和解決方案
手機： 13697356016, 18162698929(微信) 座機： 027-51858958

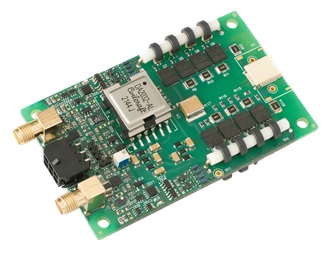

QBY-4001、QBY-4008-P 和 QBY-4010-A 是 OEM Tech 公司基于氮化鎵 (GaN) 晶體管的普克爾盒驅動器，可在輸出端提供雙極性電壓脈沖（上升/下降時間 3-4 ns），用于控制電光晶體的雙折射，從而改變通過其中的光的偏振狀態。QBY-4001 設計得非常緊湊且開關速度快，可獲得短至 10 ns 的脈沖。QBY-4010-A 配備了冷卻風扇，QBY-4008-P 則采用散熱片外殼，這使得它們?cè)谧畲箅妷合碌淖畲笾貜?fù)頻率相比 QBY-4001 提高了十倍，不過系統的尺寸也稍大一些。此外還有帶舒適用戶界面的 QBY-BT 系列 GaN 普克爾盒驅動器。

可以通過模擬輸入信號調節脈沖幅度，通過外部 TTL 信號 J1 和 J2 調節脈沖重復頻率和寬度。輸出電壓高達 4 kV，最大重復頻率很大程度上取決于所選的輸出電壓值以及負載電容（因此我們建議使用盡可能短的電纜，并選擇較低電容的普克爾盒）。

    QBY-GaN系列普克爾盒驅動器

主要特點

  • 輸入 24 V DC

  • 輸出電壓高達 4 kV (雙極性)

  • 可調脈沖寬度，10-1000 ns (可根據要求提供其他范圍)

  • 3-4 ns 上升/下降時間

  • 緊湊尺寸

應用

  • 脈沖切片，脈沖挑選

  • 激光再生放大器的控制

主要技參數

型號QBY-4001QBY-4008-PQBY-4010-A
冷卻方式自然風冷 (散熱片)強制風冷強制風冷
最大重復頻率 (在4kV時)1 kHz8 kHz10 kHz
尺寸 (毫米)80 x 50 x 2087 x 56 x 4380 x 71 x 28
電壓24V DC
電流最大 500 mA
類型雙極性 (Bipolar)
脈沖幅度可調，范圍約 0 – 4 kV
脈沖寬度可調，10 – 1000 ns (其他范圍可要求定制)
上升/下降時間 13-4 ns
延遲時間≤10 ns
抖動 (Jitter)≤0.2 ns
負載類型容性
負載電容推薦 5 pF, 最大 10 pF
工作溫度-30 … +60 °C
保護過熱保護 (~80°C)
尺寸80x50x20 mm (QBY-4001)
80x71x28 mm (QBY-4010-A)
87x56x43 mm (QBY-4008-P)
重量<0.045 kg (QBY-4001)
<0.45 kg (QBY-4008)
