QBD-nano是一款基于雪崩晶體管技術的超緊湊普克爾盒驅動器，專為高性能激光控制而設計。其尺寸僅40x30x10毫米，卻能產生高達5kV的雙極性輸出脈沖，上升時間快至1-3納秒，重復頻率最高可達10kHz。該驅動器具備優異的脈沖穩定性（<1%）和寬泛的工作溫度范圍（-40°C至+65°C），通過外部觸發和模擬編程接口，為激光器的Q開關、腔倒空及光電調制應用提供了可靠、高效的高壓開關解決方案。其模塊化設計允許用戶根據電壓和頻率需求選擇不同型號，是集成于精密激光系統的理想選擇。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，普克爾盒驅動器，普克爾盒驅動板，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

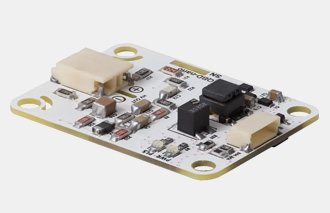

QBD-nano是一款極其緊湊的普克爾盒驅動板，可在寬溫度范圍內產生具有高重復率、快速上升時間和可調脈沖幅度的高壓脈沖。它可以產生高達3.8kV的雙極輸出電壓。QBD-nano 專門設計用于通過施加快速開關高壓來控制普克爾盒。該模塊需要+5V直流電源和脈沖發生器來設置工作頻率。用戶可以手動（通過板載配置微調器）或自動（在各個引腳之間施加直流電壓）在2600V-3800V范圍內（基本版本 QBD-nano-3801）對輸出電壓電平進行編程。QBD-nano 基于雪崩晶體管，為前沿脈沖提供快速轉換時間。QBD-nano 的恢復時間相對較長（后脈沖沿為5-10μs，而QBU-nano為1-3ns）。
結構緊湊（40x30x8mm）
雙極輸出
高達3.8kV的輸出電壓
高達4kHz的重復率
1-3ns上升時間
調Q
| 電壓 | +5…+12 V DC (工作范圍: +4.5…+12.5 V) |
| 最大電流 | 5V 時 500 mA / 12V 時 200 mA |
| 典型功耗 | 5V 時 400-420 mA 或 12V 時 160-180 mA |
| 類型 | 雙極性 (Bipolar) |
| 高壓脈沖幅度 | (0.80 - 1) × UMAX 可調 |
| 最大輸出電壓 | 標準版本: 2500 V, 3800 V, 5000 V (其他電壓可定制) |
| 脈沖間穩定性 | < 1% |
| 上升時間 | 1-3 ns |
| 導通時間 | 0.5-1.0 μs (出廠預設，默認 0.8-0.9 μs) |
| 恢復時間 | < 10 μs |
| 延遲 | < 20 ns (典型值) |
| 抖動 | < 0.1 ns (典型值) |
| 重復頻率 | 最大 1-10 kHz (可定制) |
| 負載電容 | 推薦: 5-7 pF 最大: 20 pF |
| 工作溫度 | -40 … +65 °C |
| 尺寸 | 40 × 30 × 10 mm |
| 重量 | 0.01 kg |
| 型號 | 輸出電壓范圍 | 最大重復頻率 | 描述與應用條件 |
| QBD-nano-5002 | 4.0 – 5.0 kV | 2 kHz | 高壓版本，在 5.0 kV 輸出電壓、5 pF 負載及 25 °C 溫度下，最高重復頻率可達 2 kHz。 |
| QBD-nano-3804 | 2.8 – 3.8 kV | 4 kHz | 基礎版本，在 3.8 kV 輸出電壓、5 pF 負載及 25 °C 溫度下，最高重復頻率可達 4 kHz。 |
| QBD-nano-2508 | 1.9 – 2.5 kV | 8 kHz | 低壓版本，在 2.5 kV 輸出電壓、5 pF 負載及 25 °C 溫度下，最高重復頻率可達 8 kHz。 |
