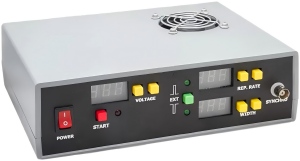

QBU-BT系列包含多種普克爾盒驅動器，其區別在于輸出電壓范圍，最高可達 6.0 kV 雙極性。請注意，對于雙極性設備，輸出電壓脈沖 U 是通過向正極輸出線施加 +U/2 并向負極輸出線施加 -U/2 來實現的。

應用

• Q開關

• 脈沖挑選，脈沖切片

特點

• 高度可調設備

• 推升、拉降和混合方案集成于單一模塊

• 高達 6 kV 輸出電壓

• 高達 100 kHz 及更高重復頻率

• 非常適合實驗室用途

QBU-BT系列專為通過施加快速開關的高電壓來控制普克爾盒而設計。電壓水平、工作頻率和脈沖寬度可以通過RS-232接口或前面板在工作范圍內由用戶選擇。觸發可以自動執行，或通過來自外部設備的信號執行。

設備已封裝，方便用戶安裝，它們使用通用的100-240 V交流電 50/60 Hz運行，因此您不需要額外的驅動器電源。

有三種不同的操作模式可供選擇：

• 推升（= 常關方案）：基壓電平為零，內部觸發

• 拉降（= 常開方案）：產生從基偏壓到地的脈沖，內部觸發

• 通過外部低壓任意TTL信號觸發，外部同步模式。

該驅動器具有大量設置，允許以多種方式自定義輸出信號以解決廣泛的任務，這使其非常適合于實驗室使用。

QBU-BT系列基于MOSFET技術，提供高重復頻率和快速的轉換時間（< 20 ns）（適用于脈沖的兩個邊沿）。

提供僅帶SMA型輸出連接器的版本，僅適用于產品的低壓版本（1500V及以下），適用于驅動低電容的單極性普克爾盒（例如電光相位和幅度調制器）。在此版本中，1000V電壓設定點意味著將向HV+ SMA連接器提供+500V（相對于地），并向HV- SMA連接器提供-500V（相對于地）?？梢酝瑫r(shí)使用一個或兩個連接器。最多可將23pF的最大負載電容連接到HV+和/或HV-連接器。

性能

在內部同步模式下，QBU-BT系列（從QBU-BT-1004到QBU-BT-6024）的性能受限于下表中給出的值。此處假設普克爾盒和連接電纜的總電容負載為23 pF（這對應于50厘米輸出電纜非最優彎曲且普克爾盒電容高于正常值的情況）。

在外部同步模式和/或突發模式（即短期操作）下，可以實現甚至更高的性能。

對于更高的負載電容，性能會下降。

規格參數

型號配置
