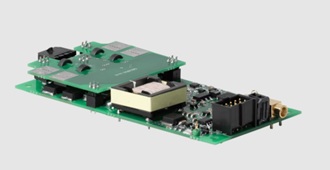

QBU-mini-SP 系列普克爾盒驅動器是一系列不同的驅動器電路板，其主要區別在于輸出電壓范圍（最高可達 4.0 kV 雙極性），具體模塊可產生雙極性高壓脈沖，具有高重復頻率、快速上升和下降時間 (< 10 ns)、可調電壓幅度和脈沖寬度（從 100 ns 到 2000 ns）。

該系列是 QBU-mini 的改進型號。主要區別如下：

請注意，對于雙極性設備，輸出脈沖電壓 U 是通過向正輸出線施加 +U/2 并向負輸出線施加 –U/2 來形成的。

QBU-mini-SP 系列專為通過施加快速切換的高壓來控制普克爾盒而設計。該模塊需要 +24 V 直流電源供電和脈沖發生器來設置工作頻率和脈沖寬度。輸出電壓電平可以通過板載配置微調電位器手動或通過向相應引腳施加直流電壓進行遠程編程，在工作范圍內由用戶設定。

QBU-mini-SP 系列基于 MOSFET 技術，提供高重復頻率和對于脈沖上升沿和下降沿都極快的轉換時間 (< 10 ns)。

在保持足夠強制風冷冷卻、低負載電容和低工作電壓的情況下，模塊可以實現數十 kHz 的性能（連續模式）或接近兩倍的性能（突發模式）。在滿負載（4.0 kV, 7 pF）下，重復頻率高于 10 kHz。

主要特點

• 結構緊湊 (尺寸可小至 102x50x20 mm)

• 輸出由外部任意 TTL 信號觸發

• 高達 4.0 kV 的輸出電壓

• 10 kHz 重復頻率 (4.0 kV, 7 pF 條件下)

• < 10 ns 的上升時間和下降時間

應用

• Q開關

• 脈沖挑選, 脈沖切片

主要技參數

常用型號
