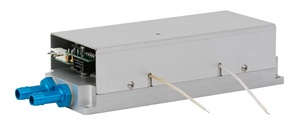

HVSW-04 是一款專用于皮秒和飛秒激光器的高電壓高重復頻率普克爾盒驅動器。該設備采用全橋架構，融合了兩個基于 MOSFET 技術的快速驅動器模塊，主要應用于從脈沖序列中提取單個脈沖。

應用領域

• 脈沖挑選

• 腔體倒空

• 再生放大器控制

產品特點

• 輸出電壓高達 4.0 kV

• 重復頻率高達 4 MHz（1.4 kV 電壓條件下）

• 重復頻率高達 1 MHz（3.2 kV 電壓條件下）

• 上升/下降時間 5-11 ns

脈沖挑選/脈沖選擇方案

用戶可通過該驅動器選擇兩種工作模式：

• 固定寬度短脈沖（約15-20 ns）：由外部TTL信號上升沿觸發

• 可變寬度長脈沖（標準范圍100-2000 ns，可定制）：外部TTL信號上升沿觸發脈沖上升，下降沿觸發脈沖下降

另提供脈沖寬度在15-2000 ns范圍內連續可調的寬范圍定制版本。

驅動器需搭配+24V直流電源、設置工作頻率與脈沖寬度的脈沖發生器（用于可變脈寬模式）以及高壓直流雙極電源（如HVPS-300）。輸出電壓水平可通過高壓直流電源的接口進行調節。

最大輸出電壓為4 kV（雙極），最高重復頻率達0.5-4 MHz（具體性能取決于輸出電壓，典型值參見下表）：

(*) 數值為近似值，實際性能取決于負載電容與冷卻條件

請注意：雙極設備通過向一根輸出線提供+U/2電壓，另一根輸出線提供-U/2電壓來形成輸出脈沖電壓U，因此兩個輸出極均處于高壓狀態。

驅動器采用水冷散熱方式。

支持通過模擬接口或RS-485接口進行控制（不可同時使用）。為便于實驗室應用，我們提供配套PC軟件。

規格參數

2kV 與 4kV 版本差異

型號配置
