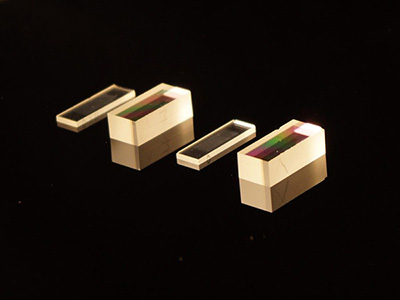

SPPKTP晶體通過優化極化工藝突破傳統PPKTP的功率與灰跡限制，其核心優勢包括：功率承載能力達標準PPKTP的6倍、532nm光吸收率降低50%、GRIIRA（綠致紅外吸收）效應減弱6倍1。關鍵參數表現為1064nm本體吸收僅23ppm/cm，532nm激發下GRIIRA值低至5ppm/cm（實測條件：15KW/cm2@1064nm基底+8KW/cm2@532nm輻照）1，結合1×2mm2標準孔徑（長度≤30mm）與350-4000nm寬透光范圍，為高功率量子光學系統提供超低噪聲、抗熱畸變的變頻核心。其顯著抑制灰跡效應（累積性光損傷）的能力，解決了高功率密度頻率轉換中的輸出衰退難題，賦能量子糾纏源、高亮度參量振蕩（OPO） 及超靈敏探測系統實現瓦級穩定輸出，推動量子通信、計算光源等前沿領域的技術革新
我們一站式供應各種類型的量子晶體，非線性晶體，PPKTP晶體，SPPKTP晶體，PPLN晶體，HP-APKTP晶體，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
SPPKTP 改善了功率處理能力，降低了光吸收，同時還能保持高質量的極化，適用于各種 QPM 和非周期性極化應用。因此，它特別適用于非線性光學（如量子光學和相關領域）中需要高功率的應用。
產品特點
功率處理能力： SPPKTP 支持的功率是標準 PPKTP 晶體的 6 倍。
低吸收：與標準 PPKTP 相比，它在 532nm 波長的吸收率低 50%，GRIIRA 效應低 6 倍。
性能提高： 與標準 KTP 和 PPKTP 晶體相比，吸收率測量和 GRIIRA（綠色誘導紅外吸收）測試結果顯示其性能明顯更佳。
SppKTP 特性
吸收測量掃描整個晶體寬度和 GRIIRA（綠色誘導紅外吸收）測試（使用公共路徑干涉儀）顯示了以下結果：
| 吸收率 ppm / cm | |||
| 類型 | 掃描 | GRIIRA | |
| 1064nm | 532nm | ||
| KTP | 23 | 22000 | 25 |
| SKTP | 23 | 4200 | 5 |
典型規格
| 孔徑 | 典型 1mm*2mm |
| 長度 | 最大 30 mm |
| 平整度 | λ/6 @633nm |
| 垂直 | 最小 <10 arc min |
| 排比 | 20 arc sec |
| AP涂層 | 腔外/腔內、AR/AR、AR/HR、DBAR |
| 劃痕 | 10/5 |
| 透明度 | 350 - 4000 nm |

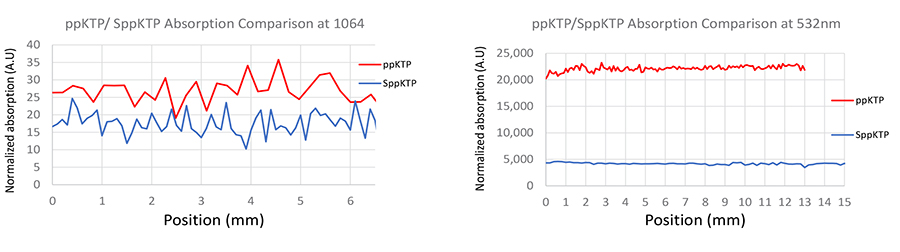

吸收測量
掃描晶體的長度（1064nm和532nm）。

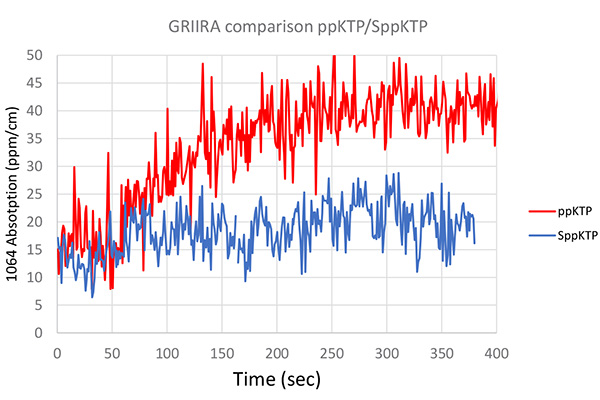

GRIIRA 測量
測試測量在 1064nm 波長下的吸收隨時間變化的情況，其中誘導 532nm 波長的情況如下： 從 15KW/cm2 的 1064nm 波長開始測量 60 秒，然后在 15KW/cm2 的 1064nm 波長上增加 8KW/cm2 的 532nm 波長。
SppKTP 具有出色的功率處理能力和低光吸收特性，為高功率非線性光學領域的前沿研究和工業應用提供了新的可能性。
