您當(dāng)前的位置： 首頁 / 光調(diào)制器件 / 非線性光學(xué)器件
LBO（三硼酸鋰）是綜合性能頂尖的非線性光學(xué)晶體，具備超寬透光波段（160-2600nm）、高損傷閾值（如1000MW/cm2@355nm）及優(yōu)異光學(xué)均勻性。其核心優(yōu)勢(shì)在于革命性的超拋光工藝：表面粗糙度<3? RMS（達(dá)行業(yè)標(biāo)準(zhǔn)1/3），結(jié)合極低體吸收（1064nm僅2-4ppm/cm）與表面吸收（<1-2ppm），顯著提升功率承載能力與壽命。憑借3倍于KDP的倍頻效率、寬相位匹配范圍及超大尺寸（100×100×80mm），LBO成為中高功率激光變頻的首選：主導(dǎo)1064nm→532nm綠光（工業(yè)/醫(yī)療）和→355nm紫外（微加工）轉(zhuǎn)換，并廣泛應(yīng)用于OPO/OPA系統(tǒng)、Ti:Sa激光變頻及軍事級(jí)高功率器件，為精密制造與前沿科研提供可靠光學(xué)引擎。
我們一站式供應(yīng)各種類型的倍頻晶體，非線性晶體，PPSLT晶體，LBO晶體,，BBO倍頻晶體，KTP晶體，CLBO晶體，可提供選型、技術(shù)指導(dǎo)、安裝培訓(xùn)、個(gè)性定制等全生命周期、全流程服務(wù)，歡迎聯(lián)系我們！

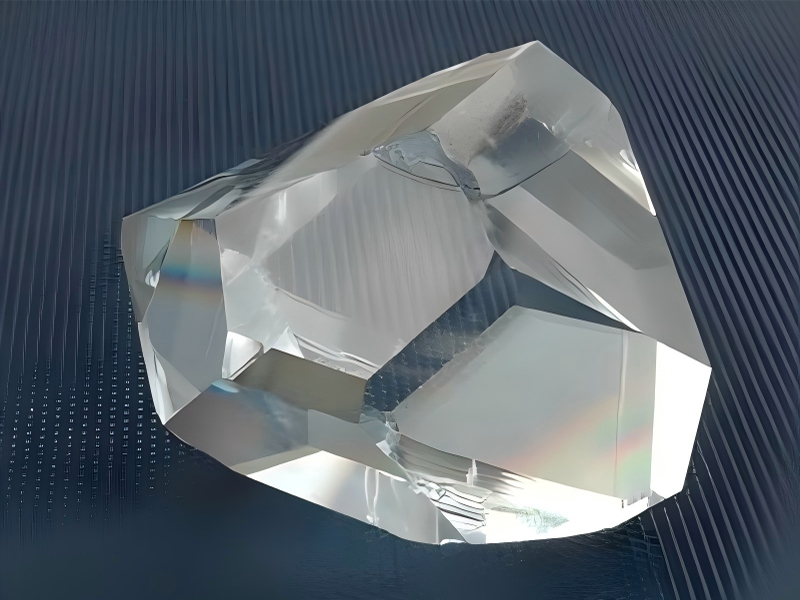

LBO(三硼酸鋰 LiB3O5)是一種具有非常優(yōu)良品質(zhì)的非線性光學(xué)晶體，非常適合各種非線性光學(xué)應(yīng)用。LBO晶體兼具寬透明度、中等程度的高非線性耦合、高損傷閾值以及良好的化學(xué)和機(jī)械性能。廣泛應(yīng)用于全固態(tài)激光、電光、醫(yī)學(xué)、微加工的二倍頻，三倍頻，OPO等研究和應(yīng)用領(lǐng)域。目前國際上最廣泛的用途是用于將中高功率1064nm激光二倍頻至532nm綠光，或是將1064nm激光三倍頻至355nm紫外激光以及用于OPO系統(tǒng)上。
LBO晶體特點(diǎn)
可透光波段范圍寬(160nm~2600nm)
中等程度的高非線性系數(shù)
損傷閾值高、光學(xué)均勻性好、內(nèi)部包絡(luò)少
倍頻轉(zhuǎn)換效率較高(相當(dāng)于KDP晶體的3倍)
I,II類非臨界相位匹配(NCPM)的波段范圍寬
光學(xué)均勻性高
接收角度寬，離散角度小
LBO晶體的特殊優(yōu)勢(shì)
超拋光元件，表面質(zhì)量極佳：粗糙度<3? RMS， 劃痕深度2/1
極低的體吸收率：1064nm波長下高達(dá)2ppm/cm2
無與倫比的表面吸收率

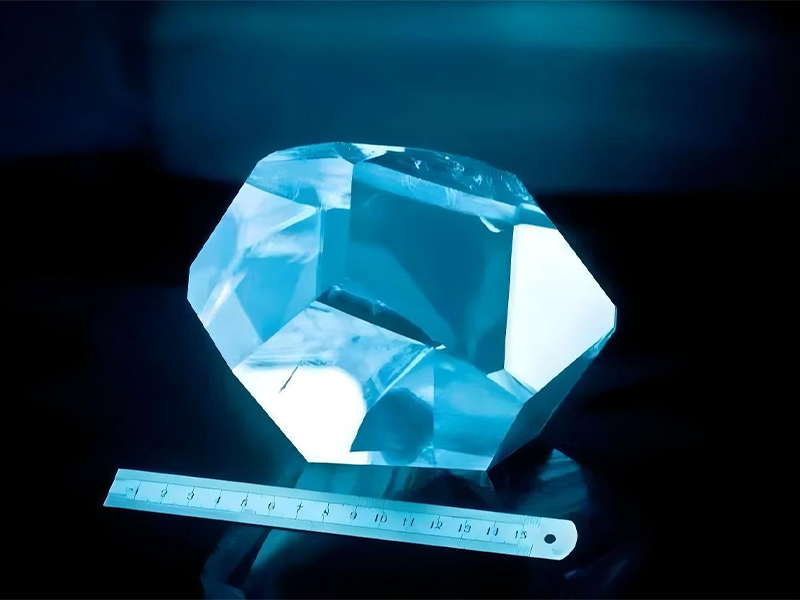

晶體尺寸高達(dá)100x100mm2
最大長度為80mm
高于標(biāo)準(zhǔn)的高損傷閾值
超高光學(xué)均勻性
先進(jìn)的質(zhì)量控制
自動(dòng)化工作流程確保高重復(fù)性
利用ZYGO干涉儀進(jìn)行粗糙度測量
我們提供的LBO的標(biāo)準(zhǔn)粗糙度為3? RMS，而行業(yè)標(biāo)準(zhǔn)LBO粗糙度為9-10? RMS。
無與倫比的表面吸收
表面超拋光LBO，最大限度地減少了降低表面吸收率的粗糙度，能承受更高功率，具有更長的使用壽命。
極低的體積吸收
體積吸收會(huì)影響晶體的長期老化，這是決定晶體壽命的關(guān)鍵因素。
IPHT (355/1070) 的 3 光子吸收測試結(jié)果:
| 樣例 | 1070nm波長下的吸收系數(shù)(ppm/cm) | 樣例 | 355nm波長下的吸收系數(shù)-低強(qiáng)度(ppm/cm) |
| 樣品1 | (14.9 ± 1.5) | 樣品1 | (5.5 ± 1.25) |
| 樣品2 | (15.0 ± 1.5) | 樣品2 | (5.0 ± 1) |
| 參考樣品3 | (106.5 ± 10) | 參考樣品3 | (4470 ± 355) |
| 參考樣品4 | (110.4 ± 10) | 參考樣品4 | (4291 ± 355) |
樣品1+2是表面超拋光LBO晶體；
樣品3+4是其他供應(yīng)商提供的參考LBO晶體；
IPHT的3光子吸收測試由德國耶拿大學(xué)進(jìn)行。
更高的損傷閾值
SPICA和Lumibird獨(dú)立測量的測試結(jié)果:表面超拋光LBO晶體在355nm和532nm波段顯示出了極高的LIDT。
典型規(guī)格
| 口徑 | 高達(dá)100x100mm2 |
| 長度 | 沿x軸高達(dá)80mm |
| 平整度 | 高達(dá)λ/10@633nm |
| 粗糙度 | <3? RMS |
| 平行度 | 高達(dá)5arc sec. |
| 垂直度 | 高達(dá)5arc min. |
| 劃痕 | 2/1 至 0/0，可根據(jù)客戶要求定制 |
| AR鍍膜 | 雙帶R<0.1% |
| 吸收系數(shù) | 體積(1064nm)2-4ppm/cm 表面(1064nm)<1-2ppm 體積(532nm)<8ppm/cm 表面(532nm)<1-2ppm |
| 波前畸變控制 | λ/8@633nm |
| 損傷閾值 | 1800MW/cm2 @ 1064 nm 1200MW/cm2 @ 532 nm 1000MW/cm2 @ 355 nm For 10 ns pulses @ 10 Hz |
LBO晶體的主要應(yīng)用
二倍頻方面：
醫(yī)用與工業(yè)用途的Nd:YAG激光；
科研與軍事用途的高功率Nd:YAG與Nd:YLF激光；
二極管激光泵浦 Nd:YVO4、Nd:YAG、Nd:YLF激光器；
紅寶石, Ti:Sappire與Cr:LiSAF激光。
三倍頻方面：
Nd:YAG和Nd:YLF激光器的頻率三倍頻(THG)；
光學(xué)參量放大器(OPA)與光學(xué)參量振蕩器(OPO)；
高功率1340nm的Nd:YAP激光的二,三倍頻。
