EdgeCleave 玻璃倒角模塊采用定制多焦點衍射光學元件（DOE），可將單模激光聚焦成約 2.3 μm 光斑，并在超過 500 μm 的范圍內實現多點切割。支持對角、曲面及梯形切割，典型倒角尺寸 0.2–0.3 mm@45°。模塊基于 Thorlabs LMH-20X-1064 物鏡與三維多焦點 DOE，具有低像差、大視場、高精度等優勢，廣泛應用于玻璃切割、倒角、斜切及高端微加工領域。
我們一站式供應各種類型的EdgeCleave 倒角模塊，多焦點 DOE，激光倒角切割，曲面切割模塊，對角切割光學器件，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
我們的 EdgeCleave 玻璃倒角模塊可將入射的單模激光聚焦成一組緊密光斑，腰斑直徑約 2.3 μm，作用范圍超過 500 μm。
EdgeCleave 模塊采用定制的多焦點衍射光學元件（DOE），可實現對角切割、曲面切割甚至梯形切割輪廓，并可在光軸方向上實現 X 偏移。典型的光學倒角尺寸為 0.2–0.3 mm，傾角 45°，可輕松實現。

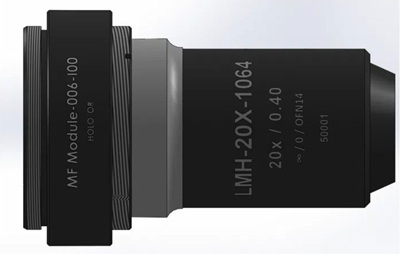

該模塊基于 Thorlabs LMH-20X-1064 物鏡，并結合我司專門設計的三維多焦點 DOE。
產品特點
極低像差水平——光斑直徑 < 2.5 μm
大于 500 μm 的視場，可實現高達 500 μm 的光斑水平位移范圍
兼容 Holo/Or 1 英寸 3D 多焦點 DOE，可用于玻璃的對角切割、曲面切割、倒角及斜切
易于集成到現有光機系統中
典型規格
| 波長 | 1030-1080nm |
| 外殼材質 | 鋁（黑色陽極氧化） |
| 尺寸 | 直徑 30.5 mm × 長度 49 mm（含蓋） |
| 有效焦距 (EFL) | 10 mm |
| 視場范圍 | ±250 μm（±2°） |
| 最大輸入光束直徑 (exp?2) | 8 mm |
| 安裝螺紋 | SM1 外螺紋 |
| 數值孔徑 (衍射極限) | 0.4 |
| 光學元件材質 | 熔融石英 |
| 工作距離 | 6 mm |
