SUPERSCAN V 和 IV 系列是高性能兩軸激光掃描振鏡，代表行業頂尖的數字控制技術。其采用20位高分辨率編碼器，實現超精密光束定位與極低噪聲，確保卓越的動態性能和長期穩定性。系列產品提供多種孔徑、反射鏡材質（SC/SiC、QU/石英）及專業鍍膜，全面兼容從紫外到紅外的主流激光器與高功率應用。專為微加工、標記、焊接、切割及半導體加工等高端領域設計，以其銳利的邊角處理、高速掃描和優異的可靠性，成為追求極致精度與效率的工業激光系統的理想選擇。
我們一站式供應各種類型的激光掃描振鏡，激光打標頭，打標掃描頭，激光振鏡掃描頭，打標機用掃描頭，振鏡打標頭，激光打標鏡頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
全數字反饋控制，快速且精確
激光束定位分辨率高達20bit，SL2-100協議
數字編碼器技術帶來的最小化溫漂和極低噪聲
極佳的加速和精確的激光引導帶來銳利的邊角效果
可記錄和診斷全部特性
輸入孔徑: 15mm
優勢
SUPERSCAN V的全數字反饋控制電路提供了極佳的動態性能，并且可以連續監測反射鏡位置和速度等參數。取決于使用的協議(SL2-100或XY2-100)，反射鏡能夠以至多20bit的分辨率進行定位。得益于數字電機的高加速特性和最高速度，SUPERSCAN V能夠非?？於珳?zhǔn)的實現銳利邊緣圖形的掃描。
可配置選項
透鏡、輕質碳化硅以及石英反射鏡適用于所有常見的激光器種類、波長、功率等級、焦距和工作幅面。電子控制系統也支持額外的控制參數設置(調校選項)。我們樂于為您提供適合您應用的優化配置。
典型應用
SUPERSCAN V是各種要求最高精度的高端激光加工應用的理想選擇。通過反射鏡的數字反饋控制定位持續保證精度。特別是如標記、焊接、鉆孔或半導體晶圓成型、醫療產品和安裝文檔芯片(卡等激光加工應用均受益于SUPERSCAN V的速度和精度)。
創新與品質
在RAYLASE，創新與保持產品的高品質水準是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發、制造和測試的。通過我們的全球支持網絡，能夠為客戶提供良好的維護與快速支持服務。
通用規格
| 項目 | 參數 |
| 電源電壓 | 30V或48V |
| 電源電流 | 2A RMS, 最大5A |
| 紋波 | 最大200mV/pp, @20MHz帶寬 |
| 環境溫度 | +15°C至+35°C |
| 濕度 | ≤80%無結露 |
| IP防護等級 | 65 |
| 接口信號 | 數字：XY2-100-增強協議、S12-100協議 |
| 典型偏轉角 | ± 0.393 rad |
| 分辨率 XY2-100-E 16-Bit | 12 μrad |
| 分辨率 SL2-100 20-Bit | 0.76 μrad |
| 重復定位精度 (RMS) | < 2.0 μrad |
| 位置噪聲 (RMS) | < 4.5 μrad |
| 最大增益漂移1 | 8 ppm/K |
| 最大位置漂移1 | 15 μrad/K |
| 8小時長期漂移，無水冷 | < 50 μrad |
| 8小時長期漂移，有水冷 | < 30 μrad |
機械參數
| 項目 | 參數 |
| 掃描振鏡 | SUPERSCAN V |
| 輸入孔徑 [mm] | 15 |
| 光束位移 [mm] | 18.27 (SC), 18.33 (QU) |
| 重量(不帶透鏡) [kg] | 約3.2 |
| 尺寸(L×W×H) [mm] | 170.0×125.0×117.5 |
反射鏡種類
| 波長 | 材質 |
| 355 nm | SC, QU |
| 405 nm | QU |
| 532 nm | SC, QU |
| 1,064 nm | SC, QU |
| 10,600 nm | SC |
| AG (金反射鏡) | SC |
調校
| 調校類型 | 描述 |
| 微加工調校 | 針對實現銳利的高精度光束偏轉和最小化追蹤誤差優化 |
動態參數
| 型號 | SUPERSCAN V-15-QU | SUPERSCAN V-15-SC |
| 反射鏡類型 | QU | SC |
| 調校 | 微加工 | 微加工 |
| 寫入速度 [cps] | 600 | 800 |
| 加工速度 [rad/s] | 30 | 30 |
| 定位速度 [rad/s] | 30 | 30 |
| 追跡誤差 [ms] | 0.18 | 0.14 |
| 1%全行程階躍響應時間 [ms] | 0.55 | 0.45 |
詳情資料:SUPERSCAN-V-15

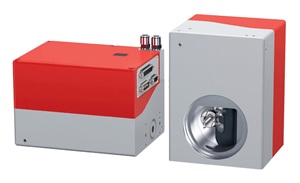

數字控制，高動態性能，多用途
通過20位SL2-100協議或16位XY2-100協議控制
得益于數字PWM輸出級，極大地降低了功耗和熱量
快速動態響應和高速度得以最大化生產效率，特別適合MOTF加工
針對不同應用的多種反射鏡基底和鍍膜
輸入孔徑：Φ 30 mm
優勢
SUPERSCAN IV振鏡提供了極快的動態響應和速度，與我們I模組配合特別適合MOTF應用(飛行加工與標刻)。堅固的水冷外殼設計，搭配可選配的空氣冷卻組件，使之能夠承受高達6kW的激光功率。
可選配置
透鏡、保護窗以及反射鏡材質和鍍膜適用于所有常見的激光器種類、波長、功率密度、焦距和工作幅面。電子控制系統也支持額外的控制參數設置(調校選項)。我們樂于為您提供最適合您應用的SUPERSCAN IV優化配置。
典型應用
SUPERSCAN IV是RAYLASE針對極高速度和快速動態響應要求的材料激光加工應用推出的理想解決方案。SUPERSCAN IV特別適合劃線、鉆孔、包裝行業中的塑料和紙板切割以及電子元件標刻。數字控制和強大的PWM輸出級技術保證了振鏡的速度和動態響應。結合我們的高功率相機適配器，安裝在機器人和光門系統上的SUPERSCAN IV搭配可選加工監測組件，是理想的遠程焊接解決方案。
創新與品質
在RAYLASE，創新與保持產品的高品質是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發、制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。
通用規格
| 電壓 | 30 V 或 48 V |
| 電流 | 2 A RMS, 最大 5 A |
| 電流 | 最大 200 mVpp, @20 MHz帶寬 |
| 環境溫度 | +15°C 至 +35°C |
| 儲存溫度 | -10°C 至 +60°C |
| 濕度 | ≤ 80 % 無結露 |
| 外殼IP防護等級 | 64 |
| 接口信號 | XY2-100 增強協議, SL2-100協議 |
| 典型偏轉角 | ± 0.393 rad |
| 分辨率 XY2-100-E 16-Bit | 12 μrad |
| 分辨率 SL2-100 20-Bit | 0.76 μrad |
| 重復定位精度 (RMS) | < 2.0 μrad |
| 定位噪聲 (RMS) | < 3.2 μrad |
| 最大增益漂移 | 15 ppm/K |
| 最大位置漂移1 | 10 μrad/K |
| 8小時長期穩定性，無水冷 | < 60 μrad |
| 8小時長期穩定性，有水冷 | < 40 μrad |
機械參數
| 型號 | SUPERSCAN IV |
| 輸入孔徑 [mm] | 30 |
| 光束位移 [mm] | 36.0 (SI, SC), 35.4 (QU) |
| 重量(無透鏡) [kg] | 約 5.5 |
| 不銹鋼外殼 [kg] | 約 12.0 |
| 尺寸 (L x W x H) [mm] | 203.0 x 159.0 x 150.0 |
反射鏡類型
| 波長 | 材質 |
| 420 nm - 480 nm | QU |
| 425 nm - 465 nm + AL | QU |
| 515 nm | SC |
| 515 nm - 532 nm + AL | QU |
| 900 nm - 1,100 nm + AL | QU, SC |
| 1,064 nm | SC, QU |
| 1,020 nm - 1,040 nm (高功率鍍膜 > 3 kW) | QU |
| 1,060 nm - 1,080 nm (高功率鍍膜 > 3 kW) | QU |
| 1,060 nm - 1,090 nm + AL | SC |
| 10,600 nm | SC |
調校
| 調校 | 描述 |
| 快速向量調校 (VC) | 針對常見應用進行的優化調校，注重加工速度 |
| 快速向量調校 (FV) | 結合高動態性能和高速的優化調校 |
動態參數
| 型號 | SUPERSCAN IV-30-QU | SUPERSCAN IV-30-SC | ||||
| 調校 | 向量 | 向量 | 快速向量 | |||
| 加工速度 [rad/s] | 30 @ 30 V | 50 @ 48 V | 40 @ 30 V | 65 @ 48 | 30 @ 30 V | 50 @ 48 V |
| 定位速度 [rad/s] | 30 @ 30 V | 50 @ 48 V | 40 @ 30 V | 65 @ 48 V | 30 @ 30 V | 50 @ 48 V |
| 追跡誤差 [ms] | 0.48 | 0.30 | 0.24 | |||
| 1%全行程階躍響應時間 | 1.2 | 0.8 | 0.65 | |||
空氣冷卻
| 壓縮空氣 | 潔凈空氣，去水去油 |
| 流量 | 50 – 100 l/min |
| 壓降 | 1.0 bar – 1.5 bar |
水冷控制
| 冷卻水 | 加添加劑的潔凈自來水 |
| 溫度 | 22°C – 28°C |
| 最大水壓 | < 3 bar |
| 流量 | 2 l/min、4 l/min、6 l/min |
| 壓降 | 0.4 bar、0.8 bar、1.2 bar |
詳情資料:SUPERSCAN-IV-30
