intelliSCAN系列掃描振鏡是高性能二維激光掃描系統的卓越代表，以其卓越的動態性能、無與倫比的靈活性和出色的長期穩定性著稱。該系列提供多種孔徑尺寸（10/14/20/30mm）和產品線（模擬/數字編碼器），并支持多達三種可切換調諧模式，能精準優化不同加工需求（如微加工、高速打標、鉆孔）。其先進的iDRIVE數字伺服控制技術確保了更低的發熱與更高的精度，同時具備全面的診斷功能。廣泛應用于增材制造、精密打標、焊接、微結構加工等高端工業領域，是追求效率與質量完美結合的理想選擇。
我們一站式供應各種類型的高精度掃描振鏡，激光掃描系統，SCANahead控制，振鏡系統，激光掃描振鏡，振鏡打標頭，激光打標鏡頭，打標掃描頭，激光振鏡掃描頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
intelliSCAN 掃描振鏡以其型號多樣性和高動態性能脫穎而出。它們屬于能夠在工作平面內偏轉和定位激光光束的 2D 掃描系統。
主要特點
最高的動態性能
可切換調諧實現最大靈活性
多種型號實現理想的適應性
全面的診斷和監控功能
高長期穩定性
水冷和風冷選項
intelliSCAN 系列允許多功能和靈活的使用。它專為在廣泛的應用領域中具有極高掃描要求的任務而設計。
典型應用
增材制造（3D 打印）
材料加工，微結構加工
打標、焊接、鉆孔
飛行加工（動態加工）
intelliSCAN 產品系列范圍
intelliSCAN (10, 14, 20 和 30 mm 孔徑)
intelliSCANIII (10, 14, 20 和 30 mm 孔徑)
intelliSCAN se (10, 14, 20 和 30 mm 孔徑)
intelliSCAN 系列的優勢
型號多樣性（客戶定制調諧、多種外殼和冷卻方法）
高擴展性（例如：z軸、相機適配器）
應用特定和客戶特定的調諧
數字控制減少發熱
iDRIVE 技術的優勢
數字伺服電子設備提供改進的動態性能和更高的打標質量
最多三個可切換調諧減少加工時間
掃描系統和 RTC（雷射控制器）之間全面的診斷和通信可能性
實時采集所有關鍵狀態變量
外殼型號
標準水冷（可選 10 mm 和 14 mm 孔徑）
標準風冷（20 mm 和 30 mm 孔徑）
可作為無外殼掃描模塊提供（非所有孔徑）
擴展
varioSCAN：擴展為 3 軸掃描系統
excelliSCAN：擴展為高速 3 軸掃描系統
用于光學過程監控的相機適配器
光學元件
超過 50 種適用于各種波長（紫外到紅外）的標準鍍膜
種類繁多的物鏡
采用輕量化鏡片的高性能型號
可提供客戶定制型號
控制卡
RTC5 和 RTC6 (PCIe, 以太網)
軟件
可提供應用特定和客戶特定的調諧（伺服算法和參數集）
laserDESK：用于激光打標和材料加工的專業軟件
靈活的校準解決方案：correXion pro, CAIsheet
模擬位置檢測器
位置檢測器（PD，角度傳感器）是振鏡掃描器的關鍵組件，它決定了整個掃描系統的精度。
SCANLAB 帶有模擬光學位置檢測器的振鏡掃描器標準產品組合目前包括兩個產品系列（dynAXIS 和 dynAXIS 3）。兩者都根據相同的遮蔽原理工作。
模擬技術
具有不同光電二極管按比例遮蔽功能的模擬位置檢測器的工作原理。
IntelliSCAN III 掃描振鏡
IntelliSCANIII 掃描振鏡采用了 dynAXIS 3 振鏡掃描器。
其中，位置檢測器的照明得到了優化。
具有以下優點：
最高的動態性能
低漂移值
非常好的線性度。
數字編碼器技術
采用數字編碼器技術的掃描振鏡實現了卓越的定位精度和長期穩定性，因此特別適合高端應用。與模擬位置檢測器相比，它們的特點在于：
由于 PD 信號的低噪聲（最低的抖動值），具有最高精度
非常高的長期穩定性和線性度
非常適合要求最高吞吐量和精度的應用
SL2-100 接口與 SCANLAB RTC5/RTC6 控制卡配合支持 20 位分辨率
憑借優異的抗噪性確保最高的加工精度
intelliSCANse 掃描振鏡
此處使用的 dynAXISse 振鏡掃描器提供最高精度
最佳質量，具有非常好的性價比
最快的 10 mm 孔徑帶數字編碼器的掃描振鏡
se 編碼器技術
干涉測量工作原理
SCANLAB 專利技術采用在轉子端帶有減慣性鏡片的“光指針編碼器”
調諧原理
調諧是指掃描系統的動態配置。它是數字伺服控制的一種微調，決定了掃描系統在驅動掃描圖案時的動態響應。
采用 iDRIVE 技術的數字系統 – 例如 intelliSCAN – 可以在存儲器中存儲最多三個調諧設置。甚至可以在打標過程中切換這些調諧設置。
始終是理想的調諧
特殊調諧可以優化掃描系統以滿足不同的要求，例如用于矢量、跳轉或微加工。
應用特定的調諧帶來了提高的速度和定位精度。數字實現的輸出級減少了發熱，從而提高了溫度穩定性。

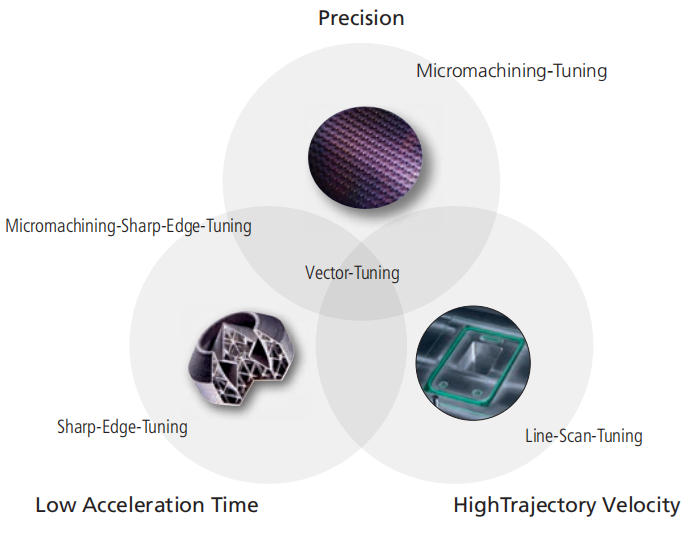

有哪些類型的調諧可用？
大多數調諧的特點在于跟蹤誤差和最大速度。
低跟蹤誤差有利于空間小/復雜的打標，但伴隨著有限的最大速度。相反，提高速度也會增加跟蹤誤差。
跳轉調諧是一個特例，其中長距離跳轉的跳轉時間被最小化，從而完全消除了恒定跟蹤誤差。跳轉調諧特別適合鉆孔應用。
選定調諧概述
某些調諧并非適用于所有孔徑和型號！
| 調諧 | 優化目標 | 應用 |
| 快速矢量調諧 | 在廣泛的應用中所有參數的平衡最優點 | 矢量打標 |
| 步進調諧 | 最小階躍響應時間 | 鉆孔、穿孔 |
| 銳邊調諧 | 低加速時間，小邊緣圓角 | 微結構 |
| 微加工調諧 | 低抖動，低線條波紋度 | 矢量打標，微結構 |
| 微加工-銳邊調諧 | 低加速時間，低抖動 | 微結構 |
| 線掃描調諧 | 最高打標速度（限制：較高的加速時間） | 超短脈沖激光加工 |
典型規格
| 型號 | IntelliSCAN 10 | IntelliSCAN 14 | IntelliSCAN 20 | IntelliSCAN 30 |
| 產品線 | IntelliSCAN IntelliSCAN III IntelliSCANde se | IntelliSCAN IntelliSCAN III IntelliSCANde se | IntelliSCAN IntelliSCAN III IntelliSCANde se | IntelliSCAN IntelliSCAN III IntelliSCANde se |
| 孔徑 [mm] | 10 | 14 | 20 | 30 |
| 調諧 | 快速矢量 | 銳邊 | 快速矢量 | 快速矢量 |
| 跟蹤誤差 [ms] | 0.11 | 0.15 | 0.32 | 0.55 |
| 打標速度 [m/s] | 3.5 | 2.0 | 1.0 | 0.7 |
| 定位速度 [m/s] | 12.0 | 5.0 | 11.0 | 9.0 |
| 良好書寫質量 [cps] | 1080 | 680 | 340 | 220 |
| 高書寫質量 [cps] | 760 | 480 | 230 | 150 |
| 滿量程 1% [ms] | 0.40 | 0.45 | 0.70 | 1.1 |
| 滿量程 10% [ms] | 1.1 | 3.0 | 1.9 | 2.5 |
精度與穩定性
| 產品線 | IntelliSCAN | IntelliSCAN III | IntelliSCANde se |
| 重復性 (RMS) | < 2 | < 2 | < 0.4 |
| 定位分辨率 [位] | 18 | 18 | 20 |
| 非線性 | < 3.5 mrad/44° | < 0.9 mrad / 44° | < 0.5 mrad/44° |
| 溫度漂移 | |||
| 偏移 [urad/K] | < 15 | < 15 | |
| 增益 [ppm/K] | < 25 | < 8 | |
| 長期漂移 | |||
| 8-h-漂移 (預熱 30 分鐘后) | < 0.6 mrad | ||
| 偏移 [urad] | < 100 | < 20 | |
| 增益 [ppm] | < 100 | < 20 | |
| 24-h-漂移 (預熱 3 小時后) | |||
| 偏移 [urad] | < 100 | < 20 | |
| 增益 [ppm] | < 100 | < 25 | |
| 抖動 (位置噪聲, RMS) | < 5 | < 5 | < 1.6 |
