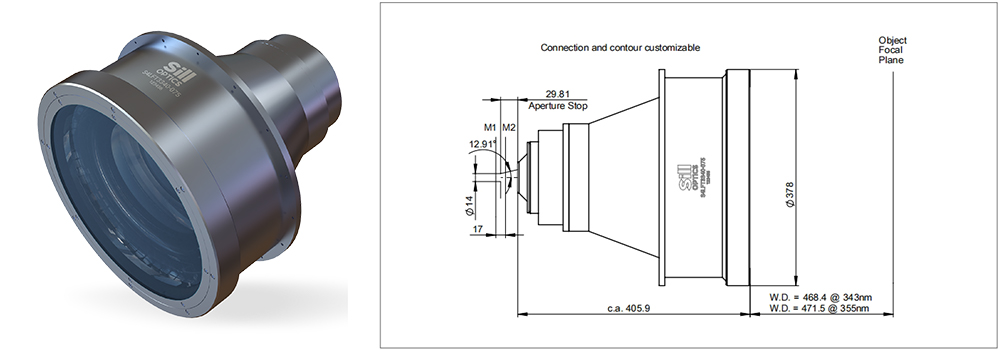

S4LFT3340-075 是一款大視場紫外F-θ透鏡，專為 343/355 nm 雙波長優化。采用熔融石英材質，透射率 >97%，激光損傷閾值達 1 J/cm2（1ns脈沖, 50Hz）。有效焦距 338-340 mm，工作距離 468-472 mm，支持 ?14 mm 入射光束，掃描區域達 205×205 mm。雙反射鏡系統（鏡殼距 21.3/38.3 mm）實現超低遠心誤差（0.9°），適用于大面積精密加工。兼容SP/USP潔凈標準，重 23.0 kg，需搭配蓋玻片 S4LPG3340-075，滿足高功率紫外激光系統的穩定性需求。
我們一站式供應各種類型的場鏡，f-theta鏡頭，遠心鏡頭，掃描聚焦鏡，平場聚焦鏡，平場透鏡，變倍擴束鏡，可調擴束鏡，非球面透鏡，聚焦透鏡，消色差透鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
Sill Optics 推出一款適用于高功率激光器的創新型遠心 f-theta 鏡頭，它將完美的遠心度與超大掃描范圍完美結合。我們由此在液晶顯示屏的激光切割領域樹立了新的標準。
標準液晶顯示屏格式通常經濟高效，而特殊格式（例如航空或現代鐵路技術中的格式）則具有挑戰性。對于中小批量生產而言，新開發的具有特殊長寬比的鏡頭成本可能相當高。因此，通常首選標準格式進行切割，且不會降低質量。新型遠心 f-theta 鏡頭 S4LFT3340-075 的突出優勢：
遠心度：小于 1° 的遠心誤差可確保光束垂直入射并在整個工作平面上進行精確切割。
大掃描范圍：205 mm x 205 mm 的驚人掃描范圍可實現最大切割長度并提高生產效率。
最小熱影響：減小的切割深度可確保對相鄰組件的熱影響最小。

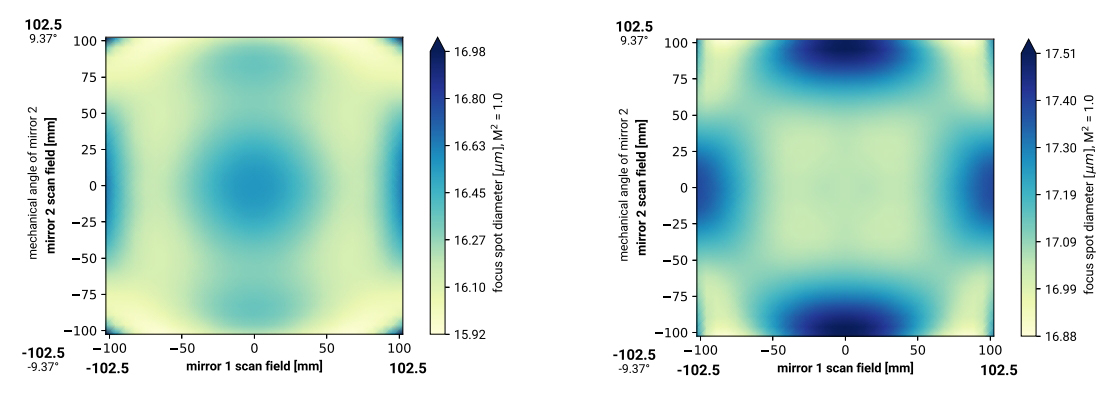

均勻的光斑形狀：我們的衍射極限設計確保整個掃描場的光斑尺寸均勻，從而顯著提升切割質量。
| 型號 | S4LFT3340-075 |
| 設計波長 [nm] | 343 / 355 |
| 有效焦距 [mm] | 338.0 / 340.0 |
| 最大入射光束直徑 [mm] | 14.0 |
| 孔徑光闌距離 [mm] | 27.8 |
| 工作距離 [mm] | 468.4 / 471.5 |
| 雙反射鏡系統的掃描區域 [mm x mm] | 205 x 205 |
| 反射鏡距離鏡殼的距離 (反射鏡2 / 反射鏡1) [mm] | 21.3 / 38.3 |
| 最大遠心誤差 [°] | 0.9 |
| 總透射率 [%] | > 97 |
| 透鏡材質 | 熔融石英 |
| 激光誘導損傷閾值 (LIDT，涂層) | 1.0 J/cm2 (每 1ns 脈沖，50Hz) |
| SP 和 USP 可用 | 是 |
| 重量 [kg] | 23.0 |
| 蓋玻片 | S4LPG3340-075 |
