緊湊型低功率射頻驅動器專為驅動聲光調制器和聲光Q開關而設計。其工作頻率覆蓋24MHz至110MHz，最大輸出功率24W，支持模擬與TTL數字調制，脈沖重復率最高可達10MHz。核心特色是具備過零同步功能，能顯著提升脈沖間穩定性，確保光束調制的高度精確性。該驅動器提供多級故障保護，可選12/15/24V供電，采用接觸冷卻，結構緊湊輕便，是集成于激光打標、脈沖挑選、科研實驗及生物儀器等對體積、功耗和穩定性有嚴苛要求的應用的理想選擇。
我們一站式供應各種類型的聲光調制器電源，射頻驅動器，聲光驅動器，射頻電源，聲光調制器射頻電源，聲光調制器驅動器，Q開關電源，聲光Q驅動器，Q驅，Q開關驅動，Q開關驅動電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

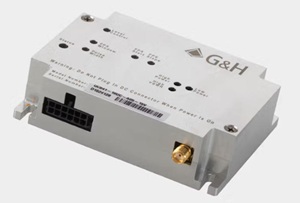

一款緊湊型低功率射頻驅動器，設計用于驅動聲光調制器（AOM）和Q開關，具有兩個數字調制輸入，可產生固定指定寬度或與輸入信號脈沖寬度相對應的可變寬度脈沖。
該驅動器具有過零（Zero Crossing）功能，輸出脈沖可與射頻能量的過零點同步。啟用此功能時，脈沖間的穩定性得到改善。
24, 27.12, 40.68, 68, 80, 或 110 MHz 射頻頻率 (XXX)
0.01% 石英穩定
高達 24 W 的射頻功率輸出 (YY)
兩個TTL數字調制輸入：固定和可變脈沖寬度
Q開關應用中脈沖重復率高達 1 MHz
脈沖挑選（Pulse Picking）應用中脈沖重復率高達 10 MHz
模擬調制或觸發式射頻斜坡下降模式 (ZZZ)
通過‘過零’與射頻同步
| 項目 | 參數 |
| 供電電壓 | +12, +15 或 +24 VDC (工廠設定) |
| 供電電流 | ≤ 3 A |
| 射頻輸出功率 | 2 至 24 W |
| 輸出阻抗 | 50 Ω |
| 射頻頻率 | 24.00 MHz, 27.12 MHz, 40.68 MHz, 68.00 MHz, 80.00 MHz 或 110.00 MHz |
| 頻率穩定度 | ± 0.01% |
| 消光比 | ≥ 50 dB |
| 諧波失真 | 輸出功率 ≤ 15 W 的單元 ≤ -20 dB，輸出功率 > 15 W 的單元 ≤ -15 dB |
| 雜散電平 | ≤ -50 dBc |
| 模擬調制阻抗 | 1.5 k Ω |
| 模擬調制電壓范圍 | 0 至 +5 VDC |
| 數字調制阻抗 | 高阻抗 |
| 數字調制電平 | TTL 兼容 (V_IL < 0.8V, V_IH > 2.0 V) |
| 固定調制輸入 | 標準：上升沿觸發，反向數字輸入選項 (NEG)：下降沿觸發 |
| 可變調制輸入 | 標準：TTL V_IH = 射頻關閉，反向數字輸入選項 (NEG)：TTL V_IL = 射頻關閉 |
| FPS/PPK 輸入阻抗 | 高阻抗 |
| FPS/PPK 輸入電平 | TTL 兼容 (V_IL < 0.8V, V_IH > 2.0 V) |
| 觸發 | 標準：上升沿觸發，反向數字輸入選項 (NEG)：下降沿觸發 |
| 上升/下降時間 | 數字/模擬調制： ≤ 35 ns (10% 至 90% 射頻功率) |
| 過零使能輸入阻抗 | 高阻抗 |
| 過零使能輸入電平 | TTL 兼容 (V_IL < 0.8V, V_IH > 2.0 V) |
| 觸發 | 標準：TTL V_IH 或無連接 - 禁用，TTL V_IL - 啟用；有效過零選項 (ZC)：TTL V_IH 或無連接 - 啟用，TTL V_IL - 禁用 |
| 同步輸出 | 3.3 V 信號，在 ZC 單元中反向 |
| 使能輸入 | 待機模式下功耗 < 3 W |
| 正常工作 | TTL V_IH 或無連接 |
| 待機模式 | TTL V_IL |
| 驅動器復位 | 瞬時 TTL V_IL |
| 工作溫度 | 外殼溫度 +10 至 +55°C，無冷凝 |
| 存儲溫度 | -20 至 +85°C，無冷凝 |
最大額定值
| 供電電壓 | +27 VDC |
| 射頻功率輸出 | 不允許直流反饋 |
| TTL/模擬信號輸入 | -0.5 V 至 +5.5 V |
| 固定調制輸入最小脈沖寬度 | 50 ns |
| 調制重復率 | 固定調制輸入：1 Hz 至 1 MHz 可變調制輸入：DC 至 10 MHz |
連接器引腳定義
| 引腳 1 | 同步輸出 | 引腳 2 | FPS 觸發輸入 |
| 引腳 3 | 固定調制輸入 | 引腳 4 | 地 |
| 引腳 5 | 可變調制輸入 | 引腳 6 | 模擬調制輸入 |
| 引腳 7 | 過零使能輸入 | 引腳 8 | 低功率故障輸出 |
| 引腳 9 | 高功率故障輸出 | 引腳 10 | 高電壓駐波比負載故障輸出 |
| 引腳 11 | 使能輸入 | 引腳 12 | 直流電壓 |
射頻功率與頻率和供電電壓關系
| 供電電壓 | 24.00 MHz | 27.12 MHz | 40.68 MHz | 68.00 MHz | 80.00 MHz | 110.00 MHz |
| 12 V | 10 W | 10 W | 10 W | 10 W | 10 W | 10 W |
| 15 V | 24 W | 24 W | 24 W | 20 W | 20 W | 10 W |
| 24 V | 24 W | 24 W | 24 W | 24 W | 24 W | 10 W |
